Spezifikation für Druckprüfung von kundenspezifischen Gummidichtmanschetten für Stimulationswerkzeuge

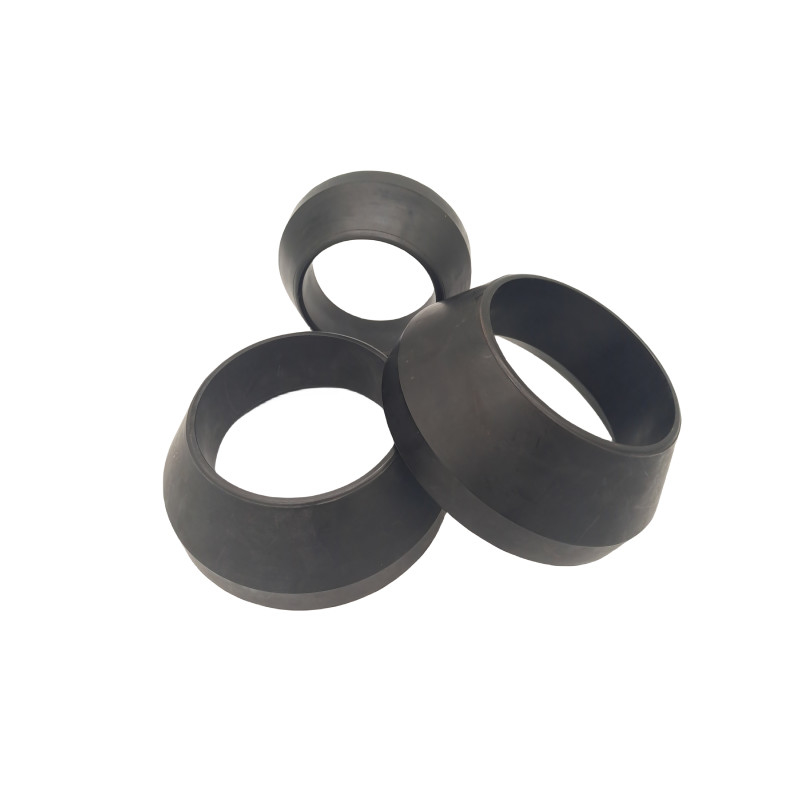

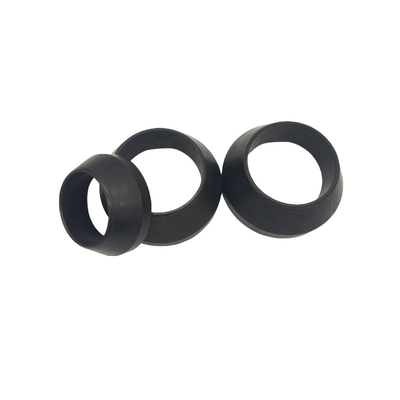

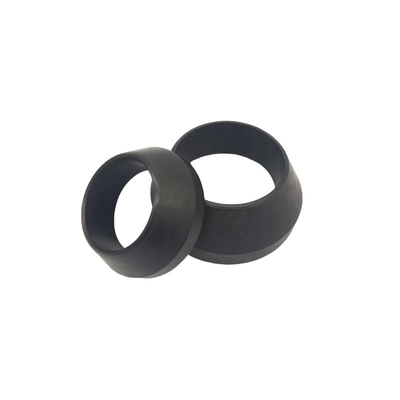

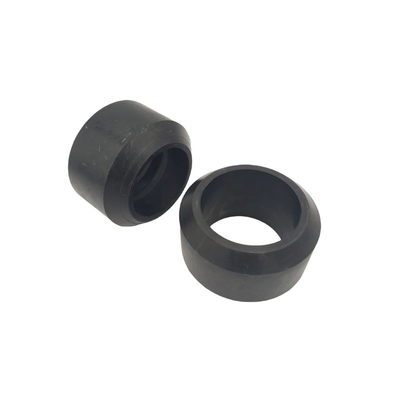

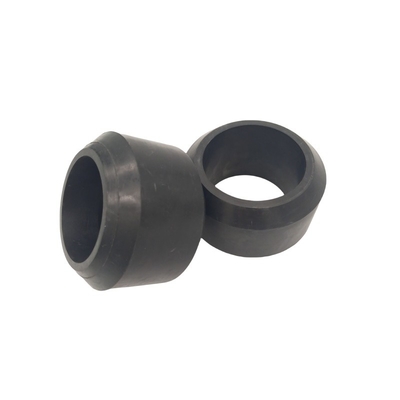

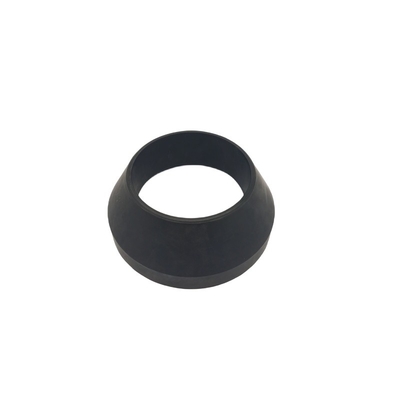

Gummidichtmanschetten sind Dichtungskomponenten für das angegebene Zonenisolations- oder Stimulationswerkzeug. Die kundenspezifische Fertigung erfordert die Zeichnung, Montagegeometrie und Verstärkungsdetails der Manschette. Wählen Sie FKM, HNBR oder Nitrilkautschuk für die tatsächliche Flüssigkeitsbelastung und Temperatur; die Bohrbarbeit muss für das gesamte Werkzeug definiert werden.
Merkmale der Gummidichtmanschetten für Ölpacker:
1) Differenzdruck, Druckrichtung und Betriebstemperatur angeben.
2) Passende Bohrung, Einbaumaße und Manschettenkonstruktion bestätigen.
3) Optionale Standardgrößen von 3,5, 4,5 und 5,5 Zoll oder kundenspezifische Größen basierend auf Zeichnung.
4) Für eine angeforderte Druckprüfung bei 150 °C (302 °F) Prüfmedium, Druck, Dauer und Akzeptanzgrenzen vereinbaren.
5) Ein angeforderter 30-Zyklen-Test erfordert eine definierte Zyklussequenz und Akzeptanzkriterien.
6) Angeforderte Manschetten bis zu 30 Zoll erfordern eine Überprüfung der Machbarkeit von Zeichnung und Form.
Anwendung
Anwendungsumgebung: Öl, Gas, Gaskondensat
Shanghai Qinuo liefert kundenspezifische und Ersatz-Dichtmanschetten nach genehmigten Zeichnungen. Für den Einsatz in Stimulationswerkzeugen definieren Sie die tatsächliche Bohrung, das Lippenprofil der Manschette, die Stützgeometrie und die Betriebssequenz, damit die Dichtungsbaugruppe bewertet werden kann.
Wir fertigen sowohl Dichtmanschetten mit Drahtskelett / Drahtgitter / Drahtrahmen als auch Gummidichtmanschetten ohne Gitter.
Standard-Rohr- und Verrohrungsreferenzen müssen mit den tatsächlichen Manschettenabmessungen abgeglichen werden. Geben Sie den Montagedurchmesser, die axiale Höhe, die Lippenkontur und die Zeichnungsrevision an, bevor die Ersatzpassung genehmigt wird.
| Betriebsdruck |
Angefordert 35 MPa; Qualifizierung der gesamten Baugruppe erforderlich |
| Umgebung |
Öl, Gas, Gaskondensat |
| Verfügbares Material |
FKM, HNBR und Nitrilkautschuk; für den Einsatz ausgewählte Mischung |
Andere verwandte Gummiprodukte:
Unsere Produkte werden in allen Arten von Autos, Maschinen, Haushaltsgeräten, Elektronikprodukten, Elektrogeräten, Schreibwaren, Computern, Ölfeldausrüstung und Hardware-Ersatzteilen eingesetzt.
Wir können auch Ölfeld-Gummi-Swab-Cups liefern
- Der TA-Swab-Cup ist ein mittelbelastbarer, komplett aus Gummi gefertigter, variabler Lippencup, der unter leichteren Lasten mehr Flexibilität bietet.
- Der MV-Swab-Cup ist ein leicht belastbarer, komplett aus Gummi gefertigter Cup mit mehreren flexiblen, nach oben gebogenen Lippen für Flüssigkeiten mit suspendiertem Sand. Wählen Sie seine Größe und Belastung für die Swabbing-Baugruppe.
- Der V-Swab-Cup ist ein ringförmiger, einlippiger, flexibler, komplett aus Gummi gefertigter Cup, der auf einer Stahlbuchse geformt ist. Er ist ideal zum Heben von sandhaltigen Flüssigkeiten und für Swabbing bei leichter Belastung. Er ist eine Einzelversion des MV-Swab-Cups.
- Der TUF-Swab-Cup ist ein flexibler Cup aus Synthesekautschuk mit Federstahl-Verstärkungsdrähten für schwere Lasten, aber flexibel genug für leichte oder mittlere Lasten.
- Der UF-Swab-Cup ist ein Allzweck-Cup aus Synthesekautschuk mit starken, flexiblen Federstahl-Verstärkungsdrähten.
- Der J-Swab-Cup ist ein robuster, schwer belastbarer Cup mit einer langen, flexiblen Lippe und starken Stahl-Verstärkungsdrähten, die eine gute Aufwärtsabdichtung zum Heben schwerer Lasten bieten.
- Der GW-Swab-Cup ist ein schwerer, flexibler, einlippiger Cup, der mit Federstahl-Draht verstärkt ist. Die übergroße Lippe erzeugt eine gute Aufwärtsabdichtung.
Formteile aus Gummi
Gummi mit Metall verbunden
Extrudierte Gummiprodukte
Verpackung und Versand
1: Express: S.F., DHL, UPS, TNT, FedEx usw. für dringende und kleine Bestellungen.
2: Luftfracht: Flughafen zu Flughafen oder Flughafen zu Tür.
3: Seefracht: geeignet für Schüttgüter. Es dauert länger als Luftfracht.
Unser Unternehmen
Shanghai Qinuo Industry Co. Ltd wurde 2003 gegründet und ist ein neues und hochtechnologisches Unternehmen, das F&E, Produktion und Vertrieb integriert. Seit seiner Gründung halten wir an dem Konzept "Qualität zum Überleben, Innovation konkurriert um Entwicklung" fest, entwickeln uns kontinuierlich weiter und haben uns im In- und Ausland einen guten Ruf erworben.
Unser Unternehmen bietet professionelle Design- und Produktionsdienstleistungen für Kunststoffteile, Gummiteile und Maschinenteile an. Die Produkte werden hauptsächlich in Automobilen, Haushaltsgeräten, Maschinen und der Ölindustrie sowie in anderen Bereichen eingesetzt. Wir verfügen über ein professionelles Produktions- und Verkaufsteam. "Hohe Qualität, hohe Professionalität, hohe Effizienz" sind die Grundsätze unseres Handelns.
Wir haben zwei Fabriken, mehr als 30 Spritzgießmaschinen, Formmaschinen und CNC-Drehmaschinen. Unser Unternehmen befindet sich im Pudong New Area, Shanghai. Elegante Umgebung, bequeme Transportmöglichkeiten, nur 30 Minuten von unserem Unternehmen zum Flughafen Pudong.
Wir verwenden ein Qualitätsmanagementsystem nach ISO 9001. Materialdokumentation, Maßprüfung und die erforderlichen Produkt- oder Baugruppentests werden mit der Bestellung vereinbart.
FAQ
1. Was sollte eine Spezifikation für die Prüfung von Stimulationswerkzeugen enthalten?
Definieren Sie die Konfiguration des montierten Werkzeugs, die tatsächliche Bohrung, den Prüfdruck, die Druckrichtung und die Temperatur.
Geben Sie das Prüfmedium, die Expositionszeit, die Belastungssequenz und die messbaren Akzeptanzgrenzen an.
2. Was wird für die kundenspezifische Manschettenproduktion benötigt?
a. Genehmigte Zeichnung und Teile-Revision.
b. Einbaumaße und Dichtlippenprofil mit Toleranzen.
c. Vollgummi- oder Draht-/Gitter-/Rahmen-verstärkte Konstruktion.
d. Mischung und Nennhärte mit Toleranzen.
e. Stützgeometrie und Extrusionsspalte.
f. Anforderungen an Musterinspektion und -freigabe.
g. Teileidentifikation und Verpackungsanweisungen.
3. Legt ein Druckwert die Eignung der Manschette fest?
1. Überprüfen Sie die Manschette als Teil der gesamten Werkzeugbaugruppe.
2. Berücksichtigen Sie die tatsächliche Temperatur und Flüssigkeitsbelastung.
3. Definieren Sie die Einstellung der Bewegung und die mechanische Unterstützung.
4. Vereinbaren Sie die erforderlichen Druck- und Zyklustestbedingungen.
5. Bestätigen Sie die Akzeptanzergebnisse für die angegebene Baugruppe vor der Verwendung.
4. Was ist Ihr Vorteil?
1. Verfügt über eine solide und ausgereifte unterstützende Lieferkette
2. Geringere Werkzeugkosten
3. Hohe Effizienz der Entwicklungs- und Designfähigkeiten und kurze Prozesszeiten.
4. Kostengünstig und gute Serviceeinstellung.
5. Professionellerer Exportvertrieb, der sich sehr gut mit der Gummiverarbeitung auskennt.
Senden Sie für eine kundenspezifische Dichtmanschette für Stimulationswerkzeuge die Werkzeugreferenz, die Zeichnung oder ein repräsentatives Muster und die vollständigen Testanforderungen.
Wir begrüßen kundenspezifische Produkte und freuen uns auf Ihre Konstruktionszeichnung oder Originalmuster.
