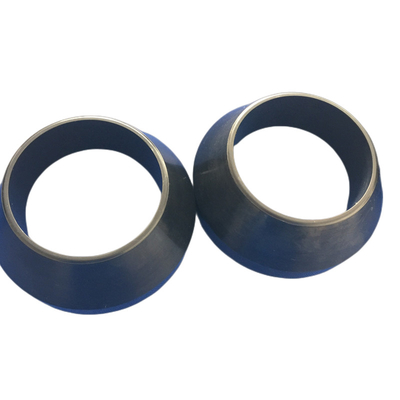

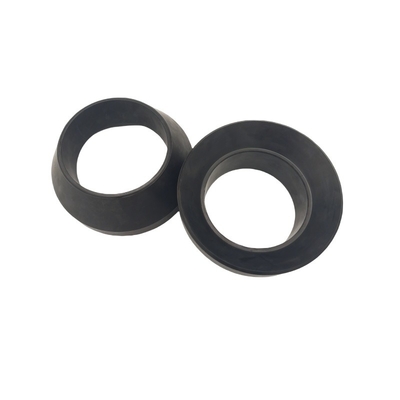

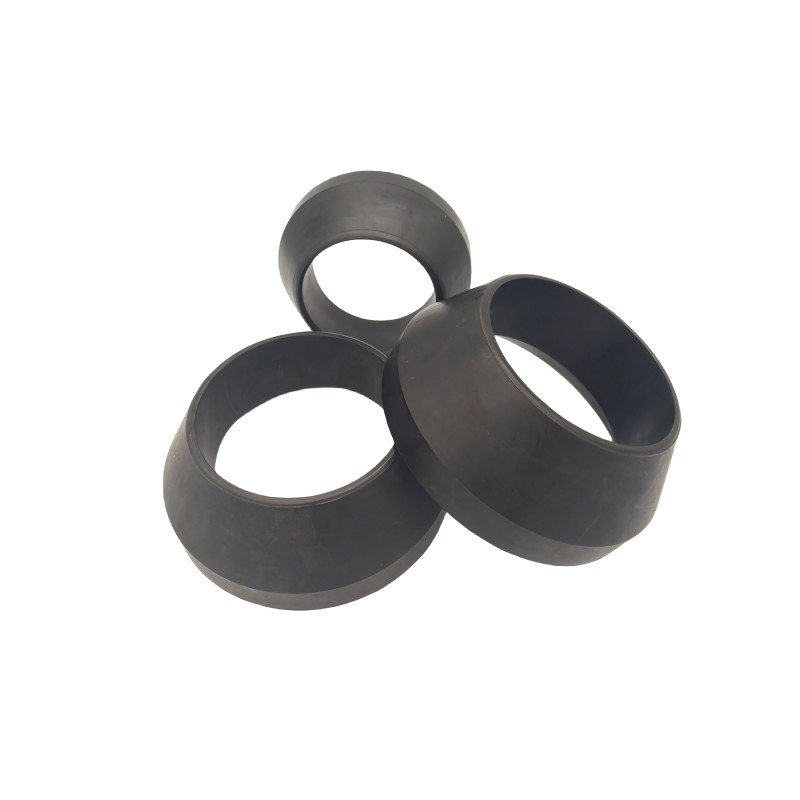

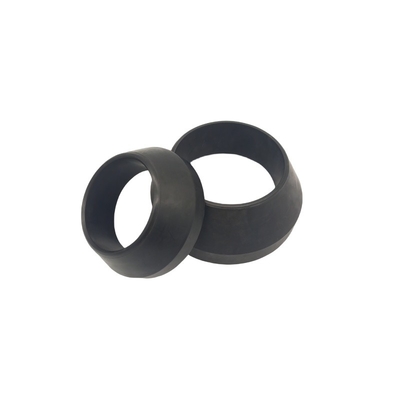

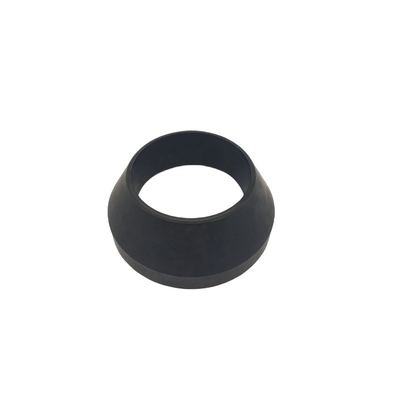

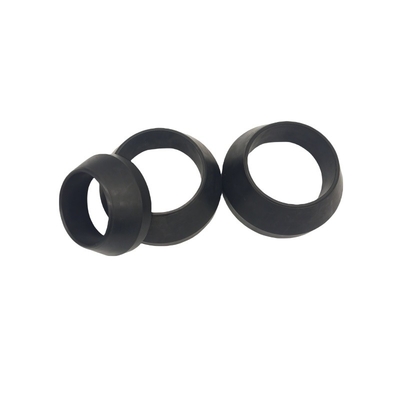

Haltbare FKM NBR HNBR Gummidichtelemente für Ölfeldanwendungen
Ersatz-Gummidichtelemente und Dichtmanschetten aus NBR, HNBR oder FKM werden anhand der Werkzeugzeichnung und der Einsatzbedingungen ausgewählt. Bei Manschettendichtungen müssen Profil, Montagegeometrie und Verstärkung mit der Originalbaugruppe übereinstimmen. Kompressionsdichtelemente erfordern eigene Einstell- und Spreizmaße. Die Bohrbarbeit hängt von der gesamten Werkzeugkonstruktion ab und muss separat spezifiziert werden.
Merkmale der Gummi-Öldichtmanschetten:
1) Spezifizieren Sie Differenzdruck, Betriebstemperatur und Flüssigkeitszusammensetzung für die ausgewählte Verbindung und Baugruppe.
2) Untersuchen Sie ausgebaute Dichtungen auf Lippenschnitte, Abrieb, bleibende Verformung und Beschädigungen am Stütz- oder Verstärkungsbereich.
3) Passen Sie die Ersatzmaße an die Werkzeugzeichnung an; die Nenn-Rohr- oder Gehäusedimension allein definiert nicht die Dichtungspassung.
4) Wenn ein Drucktest bei 150 °C (302 °F) erforderlich ist, vereinbaren Sie die Verbindung, Vorrichtung, den Druck, die Dauer und die Akzeptanzkriterien vor der Bestellung.
5) Eine Anforderung für 30 Zyklen Tests erfordert eine definierte Druck- und Temperatursequenz; es ist keine universelle Bewertung für jedes Element.
6) Große Manschettengrößen, einschließlich einer Anforderung von 30 Zoll, erfordern eine Überprüfung der Zeichnung und Fertigung vor der Bestätigung.
Anwendung
Anwendungsumgebung: Öl, Gas, Gaskondensat
Ersatz-Dichtmanschetten sollten die vom Werkzeug geforderte Montagefläche und die Arbeitslippengeometrie reproduzieren. Vergleichen Sie das ausgebaute Teil mit seiner Zeichnung und notieren Sie den Ort des Versagens, damit Verschleißmaße, Installationsschäden und flüssigkeitsbedingte Verschlechterungen separat überprüft werden können.
Wir fertigen sowohl Dichtmanschetten mit Drahtskelett / Drahtgeflecht / Drahtrahmen als auch Gummi-Dichtmanschetten ohne Geflecht.
Geben Sie den tatsächlichen Innendurchmesser des Rohrs oder Gehäuses, die Dichtungsmaße und Toleranzen an. Nennmaße wie 3,5, 4,5 und 5,5 Zoll kennzeichnen die Anwendungsgröße; bestätigen Sie die entsprechende Teilgeometrie vor der Fertigung.
| Betriebsdruck |
35 MPa Anforderung; bestätigen Sie die Nennleistung für die spezifizierte Verbindung und die vollständige Werkzeugbaugruppe |
| Umgebung |
Öl, Gas, Gaskondensat |
| Verfügbares Material |
FKM, HNBR oder NBR; wählen Sie die Verbindung anhand der Flüssigkeitszusammensetzung und Temperatur aus |
Andere verwandte Gummiprodukte:
Unsere Produkte werden häufig in allen Arten von Autos, Maschinen, Haushaltsgeräten, Elektronikprodukten, Elektrogeräten, Schreibwaren, Computern, Ölgeräten und Hardware-Ersatzteilen eingesetzt.
Wir können auch Ölfeld-Gummi-Swab-Cups anbieten
- Der TA Swab Cup ist ein mittelgroßer, komplett aus Gummi gefertigter, variabler Lippenbecher, der unter leichterer Last mehr Flexibilität bietet.
- Der MV Swab Cup ist ein leichtgewichtiger, komplett aus Gummi gefertigter Becher mit mehreren flexiblen, nach oben gebogenen Lippen für Anwendungen mit sandhaltigen Flüssigkeiten. Bestätigen Sie die Bechergröße und die Dornpassung vor der Auswahl.
- Der V Swab Cup ist ein ringförmiger, einlippiger, flexibler, komplett aus Gummi gefertigter Becher, der auf einer Stahlbuchse geformt ist. Er ist ideal zum Heben von sandhaltigen Flüssigkeiten und für leichte Saugvorgänge. Er ist eine Einzelversion des MV Swab Cups.
- Der TUF Swab Cup ist ein flexibler Becher aus Synthesekautschuk mit Federstahlverstärkungsdrähten für schwere Lasten, aber flexibel genug für leichte oder mittlere Lasten.
- Der UF Swab Cup ist ein Allzweckbecher aus Synthesekautschuk mit starken, flexiblen Federstahlverstärkungsdrähten.
- Der J Swab Cup ist ein robuster, strapazierfähiger Becher mit einer langen, flexiblen Lippe und starken Stahlverstärkungsdrähten, die eine gute Aufhubdichtung zum Heben schwerer Lasten bieten.
- Der GW Swab Cup ist ein schwerer, flexibler, einlippiger Becher, der durch Federstahl verstärkt ist. Die überdimensionierte Lippe erzeugt eine gute Aufhubdichtung.
Formgepresste Gummiprodukte
Gummi mit Metall verbunden Produkte
Extrudierte Gummiprodukte
Verpackung und Versand
1: Express: S.F., DHL, UPS, TNT, FedEx usw. für dringende und kleine Bestellungen.
2: Luftfracht: Flughafen zu Flughafen oder Flughafen zu Tür.
3: Seefracht: geeignet für Schüttgüter. Es dauert länger als Luftfracht.
Unser Unternehmen
Shanghai Qinuo Industry Co. Ltd wurde 2003 gegründet und ist ein neues und hochtechnologisches Unternehmen, das Forschung und Entwicklung, Produktion und Vertrieb integriert. Seit seiner Gründung halten wir an dem Konzept "Qualität zum Überleben, Innovation konkurriert um Entwicklung" fest, kontinuierliche Entwicklung und Innovation, wir haben uns im In- und Ausland einen guten Ruf erworben.
Unser Unternehmen bietet professionelle Design- und Produktionsdienstleistungen für Kunststoffteile, Gummiteile und Maschinenteile an. Die Produkte werden hauptsächlich in Automobilen, Haushaltsgeräten, Maschinen und der Ölindustrie sowie in anderen Bereichen eingesetzt. Wir verfügen über ein professionelles Produktions- und Verkaufsteam. "Hohe Qualität, hohe Professionalität, hohe Effizienz" sind die Grundsätze unseres Handelns.
Wir haben zwei Fabriken, mehr als 30 Spritzgießmaschinen, Formmaschinen und CNC-Drehmaschinen. Unser Unternehmen befindet sich im Pudong New Area, Shanghai. Elegante Umgebung, bequeme Transportmöglichkeiten, nur 30 Minuten von unserem Unternehmen zum Flughafen Pudong.
Unser ISO 9001 Qualitätsmanagementsystem unterstützt die Qualitätskontrolle in der Fertigung. Spezifizieren Sie Materialdokumentation, Inspektionsaufzeichnungen und zusätzliche Compliance-Anforderungen mit der Bestellung.
FAQ
1. Was sollte vor der Bestellung eines Ersatzteils überprüft werden?
Stellen Sie das Werkzeugmodell, die Zeichnung oder das Originalmuster und Fotos der ausgebauten Dichtung bereit.
Notieren Sie Lippenschäden, Schnitte und Verformungen zusammen mit den Betriebsbedingungen; das Erscheinungsbild von Schäden allein begründet nicht die Ursache.
2. Welche Informationen definieren die Ersatzgeometrie?
a. Tatsächlicher Außendurchmesser und Innendurchmesser der Dichtung mit Toleranzen.
b. Gesamthöhe, Lippenprofil und Montagefläche.
c. Ort und Art von Draht, Netz oder anderer Unterstützung, wo zutreffend.
d. Innendurchmesser des Rohrs oder Gehäuses und Zustand der Kontaktfläche.
e. Druckrichtung und Einbaulage.
f. Erforderliche Einstellbewegung für Kompressionstypen.
g. Identifizierung der genehmigten Teile-Revision und des Musters.
3. Wie wird die Gummimischung ausgewählt?
1. Identifizieren Sie NBR, HNBR oder FKM und die spezifizierte Mischung oder Härte.
2. Liefern Sie die Zusammensetzung von Öl, Gas und Kondensat, einschließlich Zusatzstoffen und Verunreinigungen.
3. Geben Sie kontinuierliche und Spitzen-Temperaturen und die Expositionszeit an.
4. Berücksichtigen Sie Druckzyklen und Dekompressionsbedingungen.
5. Vereinbaren Sie relevante Materialtests und Akzeptanzgrenzen.
4. Wie sollten Ersatzteile abgenommen werden?
1. Überprüfen Sie die Maße anhand der genehmigten Zeichnung.
2. Untersuchen Sie die Formoberflächen und Lippenkanten auf spezifizierte Mängel.
3. Bestätigen Sie Verstärkungs- und Klebeanforderungen, wo verwendet.
4. Überprüfen Sie die vereinbarten Inspektions- und Prüfprotokolle.
5. Stellen Sie die Rückverfolgbarkeit zum genehmigten Material und zur Teile-Revision her.
Für Ersatz-Gummidichtelemente senden Sie den Zustand des ausgebauten Teils, die passenden Maße und die Serviceanforderungen, damit die richtige Geometrie und Mischung überprüft werden können.
Kundenspezifische Teile können anhand Ihrer Zeichnung oder Ihres Originalmusters überprüft werden; geben Sie Maße, Toleranzen und Akzeptanzanforderungen an.
