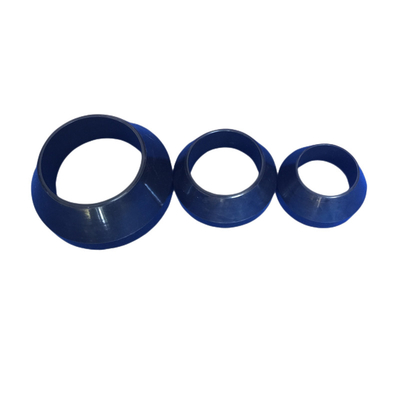

4,5" 5,5" Gummiöl-Verpacker 35MPa NBR HMNR höhlt mittleres Ende für Ölfeld

Spezielle NBR- und HNBR-Packer-Cups für Anwendungen mit 3,5, 4,5 und 5,5 Zoll

Standard-Packer-Cup-Typen:

Draht-Packer-Cups:Drahtverstärkte Cups wirken als gerichtete Dichtungen. Passen Sie die Geometrie des Einsatzes, die Lippenorientierung und die Verstärkung an die Werkzeugzeichnung und die tatsächliche Bohrung an. Einzel-, Doppel- oder Mehrfach-Cup-Anordnungen erfordern eine Bestätigung für die vorgesehene Druckrichtung.

Hochleistungs-Packer-Cups:Hochleistungs-Cups können ein Doppelkorb-Verstärkungsdesign für wiederholte Bewegungen wie das Auswaschen von Bohrungen verwenden. Geben Sie die Korbgeometrie, die Metallbehandlung, die Gummimischung und die Montage details an; die Konstruktion benötigt eine eigene Montagebewertung.

Vollgummi-Packer-Cups:Vollgummi-Cups haben keine Drahtverstärkung im Cup-Körper. Bestätigen Sie das Lippenprofil, die Mischung und jeden separaten Einsatz im Hinblick auf Flexibilität, Flüssigkeitsbelastung und Verschleißanforderungen.

Gewindepacker-Cups:Gewindepacker-Cups werden über einen spezifizierten Einsatz verbunden. Geben Sie die Gewindeform, -größe und -eingriff an. Dampfservice erfordert eine Mischungs-spezifische Qualifizierung; die Eignung für Hochdruckspülungen darf nicht angenommen werden.

Für Nennmaße von 3,5, 4,5 oder 5,5 Zoll geben Sie den tatsächlichen Innendurchmesser des Gestänges oder der Verrohrung und die Werkzeugzeichnung an. Breitere Anwendungen von 1-1/4-Zoll-Gestänge bis 7-Zoll-Verrohrung und kundenspezifische Größen erfordern eine separate Geometrieüberprüfung.

Merkmale der Gummi-Ölpacker-Cups:

1) Definieren Sie Differenzdruck, Temperatur und Flüssigkeitszusammensetzung für die ausgewählte Mischung.

2) Genehmigen Sie das Cup-Profil, die Montagefläche und die Verstärkung, wo verwendet.

3) Bestätigen Sie die Fertigmaße und Toleranzen für jede Nennanwendungsgröße.

4) Ein angeforderter Drucktest bei 150°C (302°F) erfordert eine vereinbarte Vorrichtung, Mischung und Akzeptanzgrenzen.

5) Geben Sie den Ladebereich, die Temperatur und die Verweilzeiten für jede 30-Zyklen-Anforderung an.

6) Große Cups, einschließlich eines angeforderten Durchmessers von 30 Zoll, erfordern eine Überprüfung der Fertigung und Zeichnung.

Kundenspezifische NBR- und HNBR-Packer-Cups werden durch eine genehmigte Zeichnung oder ein Muster für das vorgesehene Ölfeldwerkzeug definiert. Nennmaße von 3,5, 4,5 und 5,5 Zoll kennzeichnen die Anwendungsgröße; jede erfordert Fertigmaße des Cups, die passende Bohrung und Montageanforderungen vor der Produktion.

Wir fertigen sowohl Packer-Cups mit Drahtskelett / Drahtgitter / Drahtrahmen als auch Gummi-Packer-Cups ohne Gitter.

Zeichnungsbasierte Anpassung deckt Cup-Geometrie, Mischung und Verstärkungsanforderungen für die spezifizierte Baugruppe ab. Identifizieren Sie die Teile-Revision und ob die Bestellung Einsätze oder Montagehardware enthält. Bohr- und Zonenisolationsleistung erfordern eine vollständige Werkzeugbestätigung.

Andere verwandte Gummiprodukte:

Verpackung und Versand:

1: Express: S.F., DHL, UPS, TNT, FedEx usw. für dringende und kleine Bestellungen.

2: Luftfracht: Flughafen zu Flughafen oder Flughafen zu Tür.

3: Seefracht: geeignet für Massengüter. Es dauert länger als Luftfracht.

2020 China Shanghai CIPPE Messe

Vorbereitung einer kundenspezifischen Packer-Cup-Zeichnung

Zeigen Sie die fertigen Außen- und Innendurchmesser, die Gesamthöhe, das Arbeitslippenprofil und die Montage merkmale mit Toleranzen. Fügen Sie Verstärkungs- oder Einsatz details hinzu und geben Sie die Druckrichtung und die installierte Ausrichtung an.

Bei Verwendung eines Originalmusters geben Sie an, ob es neu oder gebraucht ist. Liefern Sie die passende Bohrung und Werkzeug details und identifizieren Sie Verschleiß oder Verformung; Mustermaße sollten nicht automatisch die ursprünglichen Konstruktionsmaße ersetzen.

Geben Sie die erforderliche Menge, Mischung, Härte, Flüssigkeitszusammensetzung und das Druck-Temperatur-Envelope an. Eine angeforderte Exposition von 220°C erfordert eine Mischungs- und Montagequalifizierung. Vereinbaren Sie Musterfreigabe, Inspektionsmaße und Testdokumentation vor der Produktion.

Willkommen, uns für weitere Informationen über die Gummi-Ölpacker zu kontaktieren.
