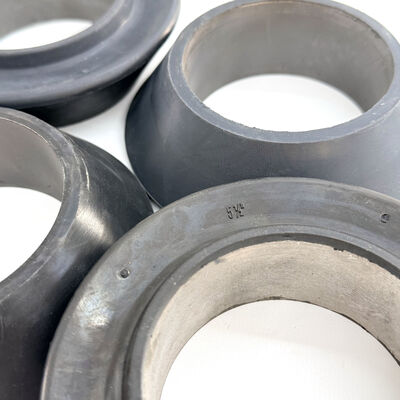

5 1/2 Zoll V-Stil Swab-Cup für Stapelbare Leichtlast-Service in Ölfeld-Anwendungen

Produkteinführung

Der professionelle 5 1/2 Zoll V-Style Swab Cup ist eine entwickelte Downhole-Lösung, die speziell für die Flüssigkeitsrückgewinnung bei geringer Last in großkalibrigen Bohrlochverrohrungen und Steigrohren entwickelt wurde. Dieses Modell verwendet eine flüssigkeitsbetätigte Dichtlippe, die sich nach außen ausdehnt, wenn der hydrostatische Druck steigt, und den Kontakt mit dem Bohrloch unterstützt, wenn die Becherabmessungen und Betriebsbedingungen geeignet sind. Sein Hauptvorteil liegt in seiner stapelbaren Architektur, die es den Betreibern ermöglicht, den Werkzeugstrang anzupassen, indem mehrere Becher auf einem einzigen Dorn montiert werden, je nach Dornkonstruktion und Betriebsverfahren; Zustand des Bohrlochs und Verschleiß des Bechers vor dem Einsatz prüfen.

Technische Spezifikationen

Die Bezeichnung 5-1/2 Zoll ist eine Nennreferenz. Die vorhandene Größentabelle listet diese Version mit einem Außendurchmesser von 4,970 Zoll und einem Innendurchmesser von 2,495 Zoll auf. Bestätigen Sie diese Abmessungen gegen das erforderliche Bohrloch und den Dorn vor der Bestellung; Nennmaß und tatsächlicher Becherdurchmesser sind unterschiedliche Referenzen.

Hauptmerkmale und technische Vorteile

1. Überlegene Toleranz gegenüber Schmutz und Sand: Das flexible Dünnlippendesign ermöglicht es dem V-Becher, Sand und Ablagerungen während des Abwärtslaufs zu umgehen und während des Aufwärtslaufs effektiv um Partikel herum abzudichten.

2. Optimiert für leichte Lasten: Speziell entwickelt für geringe Flüssigkeitssäulen, bei denen Becher für schwere Lasten möglicherweise keine vollständige Abdichtung erreichen. Bestätigen Sie die ausgewählte Becher- und Stapelanordnung für die erwartete Flüssigkeitslast.

3. Kontrolliertes Absenken: Befolgen Sie das Betriebsverfahren der Ausrüstung für Laufgeschwindigkeit und Flüssigkeitseintritt. Vermeiden Sie es, das flexible Profil als Erlaubnis zur Erhöhung der Drahtseilgeschwindigkeit zu betrachten.

4. Stahlverstärkte Grundlage: Das 5 1/2 Zoll Modell verfügt über einen Stahleinsatz, um zu verhindern, dass sich der Elastomer über die Dornschulter während des Aufwärtshubs verformt oder extrudiert.

5. Stapelbar für Lastenvielfalt: Obwohl für leichte Lasten konzipiert, müssen die Anzahl der Becher und der Abstand für den Dorn und die geplante Flüssigkeitslast bestätigt werden. Es gibt keine universelle Stapelanzahl, die für jede Baugruppe gilt.

Warum mit unserem Ingenieurteam zusammenarbeiten?

ISO 9001:2015 Qualitätsstandards: Unsere Anlage arbeitet unter einem strengen Qualitätsmanagementsystem, das die Wiederholbarkeit bei der Produktion großer Stückzahlen gewährleistet.
Werkzeugbau und Design im eigenen Haus: Unsere Ingenieure unterstützen bei Design for Manufacturing (DFM) und helfen bei der Verfeinerung der Teilegeometrie, um Kosten zu senken und die Leistung zu verbessern.

FAQ

Frage: Warum wird ein stapelbarer V-Becher einem einzelnen großen Becher vorgezogen?
Antwort: Das Stapeln mehrerer V-Becher ermöglicht eine bessere Lastverteilung. Ein einzelner Becher müsste extrem steif sein, um die gleiche Last zu heben, was ihn anfällig für Risse macht. Mehrere flexible Becher bieten ein redundantes Dichtungssystem.

Frage: Können diese Becher Sand und Schlick handhaben?
Antwort: Bestätigen Sie die Eignung für die Sandkonzentration und Partikelgröße. Überprüfen Sie die Lippe auf Schnitte, eingeschlossene Verunreinigungen und ungleichmäßigen Verschleiß; ein flexibles Profil eliminiert keine Abriebspuren.

Frage: Ist der Stahleinsatz für den Leichtlastbetrieb notwendig?
Antwort: Ja, der Stahleinsatz ist entscheidend für die Aufrechterhaltung der Becherposition auf dem Dorn. Ohne ihn könnte der hydrostatische Druck die Gummibasis dazu zwingen, sich über die Dornschulter zu verformen.
