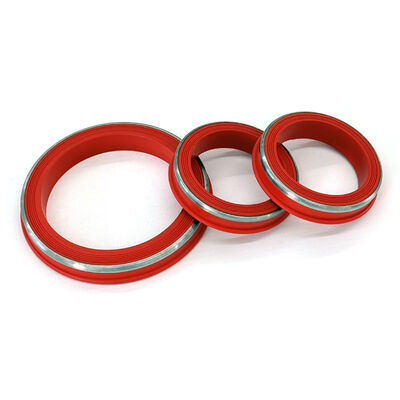

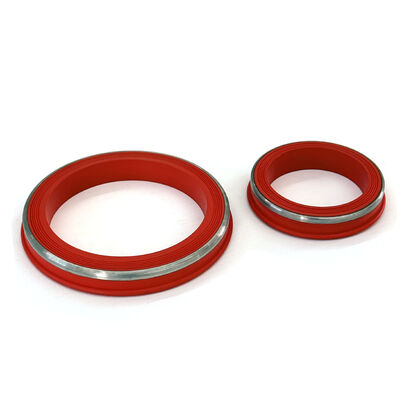

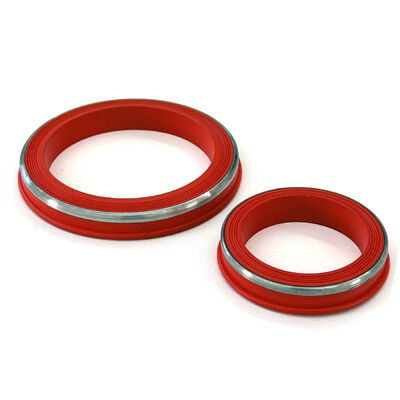

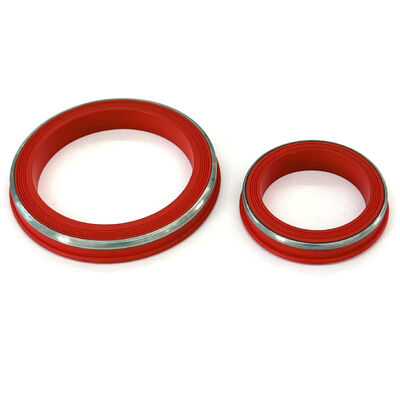

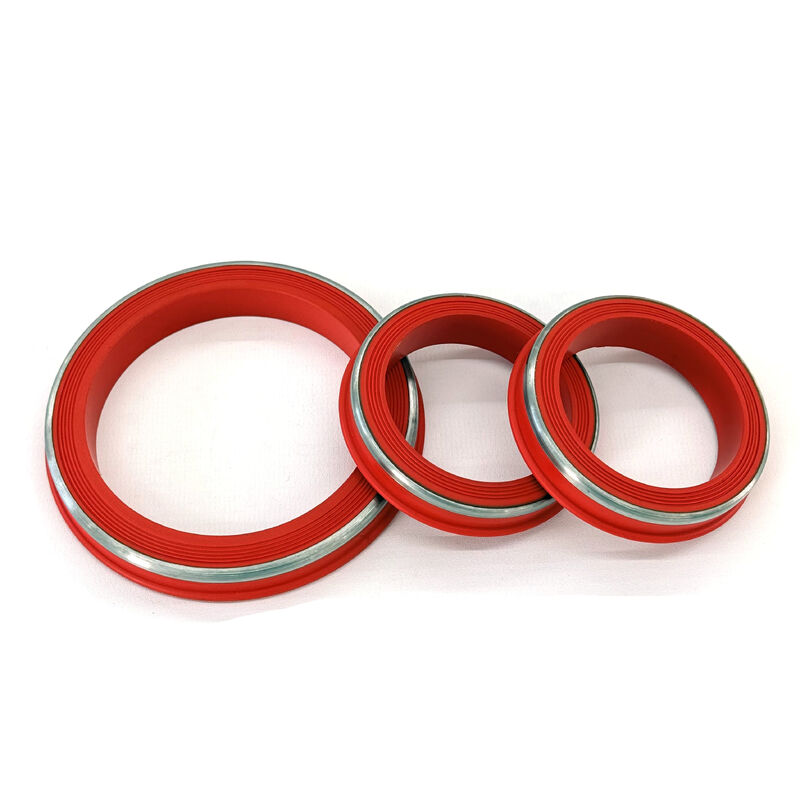

H2S-beständige Hammer-Verbindungsdichtungen | FKM mit Edelstahl-Stützring | 15.000 PSI CWP

Überblick

Im Ölfeld, in dem viel auf dem Spiel steht, versagen Standarddichtungslösungen oft, wenn sie den doppelten Herausforderungen extremer Hitze und korrosiver Gase ausgesetzt sind. Unsere temperaturbeständigen FKM-Hammerverbindungsdichtungen mit Lippenform stellen die Spitze der Dichtungstechnologie für HPHT- (Hochdruck-, Hochtemperatur-) und saure Betriebsumgebungen** dar.

Hauptmerkmale und Vorteile

---

• Extreme thermische Stabilität: Speziell formuliertes FKM (Fluorelastomer) behält seine Elastomer-Dichtungskraft bei Temperaturen von bis zu 230 °C (446 °F) bei, bei denen Standarddichtungen schmelzen oder versagen.

• Druckunterstütztes Lippenprofil: Das „Lip Style“-Design nutzt den internen Leitungsdruck, um die Dichtungslippen gegen das Anschlussstück zu erweitern und so eine dichtere Abdichtung bei steigendem Druck zu gewährleisten.

• Vollständige H2S- und CO2-Immunität: Diese FKM-Verbindung wurde für den sauren Einsatz entwickelt und ist beständig gegen chemische Zersetzung, Quellung und Rissbildung, die durch hohe Konzentrationen von Schwefelwasserstoff und Kohlendioxid verursacht werden.

• Korrosionsbeständige SS-Verstärkung: Der integrierte Stützring aus Edelstahl ist immun gegen Sulfid-Spannungsrisse (SSC) und bietet eine starre Anti-Extrusionsbarriere, die Messingringe in sauren Umgebungen nicht bieten können.

• Integrität ohne Leckage: Präzise geformt, um die engsten nordamerikanischen Ölfeldtoleranzen zu erfüllen und eine 100 % gasdichte Verbindung für Hochdruck-Rückfluss und Stimulation zu gewährleisten

Technische Spezifikationen

---

Leistungsparameter

---

•  Kalter Arbeitsdruck (CWP): Ausgelegt bis zu 15.000 PSI (für Abb. 1502).

• Temperaturbereich: -15 °F bis +446 °F (-26 °C bis +230 °C).

• Medienkompatibilität: H2S (Sauergas), CO2, Rohöl, Dampf, säurebildende Flüssigkeiten (HCl/HF), aromatische Kohlenwasserstoffe.

• Druckverformungsrest:** Hervorragende Beständigkeit gegen bleibende Verformung unter Langzeitbelastung.

• Extrusionswiderstand: Maximale Unterstützung bei Spaltmaßen von bis zu 0,030 Zoll bei 15.000 PSI.

Allgemeine Anwendungen

---

Unsere FKM/SS-Dichtungen sind der „Goldstandard“ für anspruchsvolle Ölfeldwartungen: Sauergasproduktion: Kritische Abdichtung in Bohrlöchern mit hohen H2S- und CO2-Konzentrationen.

1. Bohrlochstimulation und Ansäuerung: Umgang mit aggressiven Chemikalien und Säuren, die Standard-Nitrildichtungen angreifen.

2. Dampfinjektion und Geothermie: Zuverlässige Leistung bei Hochtemperatur-EOR-Vorgängen (Enhanced Oil Recovery).

3. Hochdruckfracking: Die ideale Dichtung für Auslassverteiler in „Eisen“-Flotten, die in korrosiven Becken eingesetzt werden.

4. HPHT-Bohrlochtests: Gewährleistung der Sicherheit beim anfänglichen Rückfluss und Testen tiefer Hochdruckbrunnen.

FAQ

---

F1: Warum benötige ich „temperaturbeständiges“ FKM für Fig. 1502-Anschlüsse?
A: Bei 15.000 PSI können die Reibung und die Flüssigkeitsdynamik in der Strömungslinie erhebliche Wärme erzeugen. Unsere FKM-Dichtungen bleiben bis zu 446 °F belastbar und gewährleisten so Sicherheit bei Fracking- oder Dampfanwendungen mit hoher Geschwindigkeit.

F2: Wie verbessert das „Lip Style“-Profil die Abdichtung?
A: Im Gegensatz zu Flachdichtungen, die allein auf Kompression basieren, ist der Lip Style „druckaktiviert“. Es nutzt den Flüssigkeitsdruck, um die Kanten der Dichtung gegen das Metall zu drücken und so eine dynamischere und zuverlässigere gasdichte Barriere zu schaffen.

F3: Ist FKM mit allen Fracking-Chemikalien kompatibel?
A: FKM ist mit den meisten Ölfeldchemikalien kompatibel, einschließlich Säuren und aromatischen Kohlenwasserstoffen. Für spezifische Tabellen zur chemischen Kompatibilität wenden Sie sich bitte an unser technisches Team.

F4: Wie lange sind diese Siegel haltbar?
A: Unsere FKM-Dichtungen haben bei richtiger Lagerung eine außergewöhnliche Haltbarkeit von 20 Jahren, verglichen mit nur 5–10 Jahren für NBR. Dadurch eignen sie sich ideal für Notvorräte und Langzeitinventuren.
