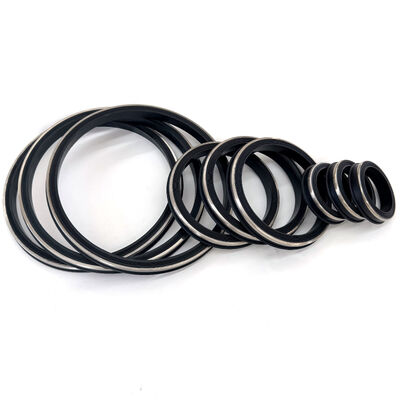

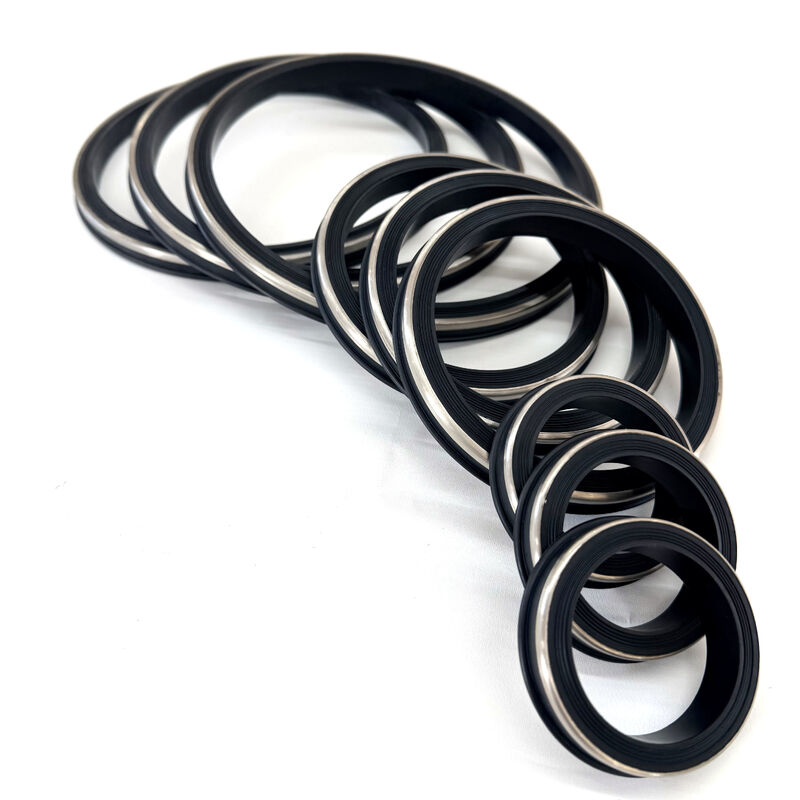

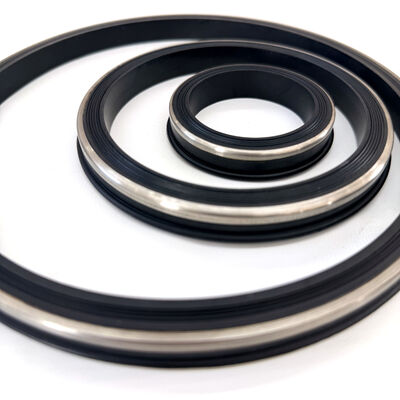

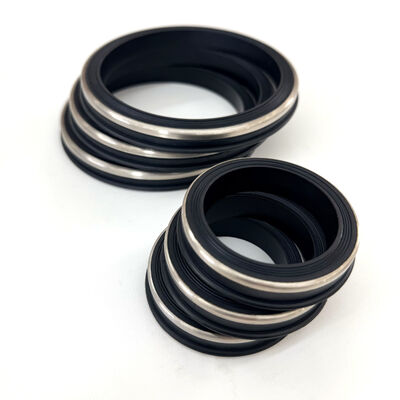

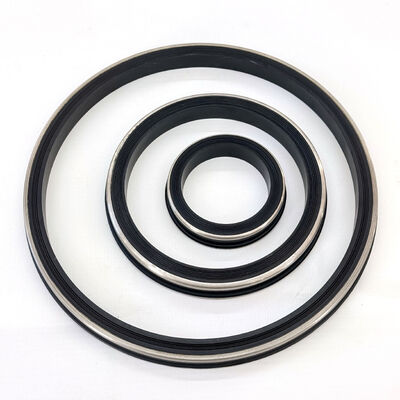

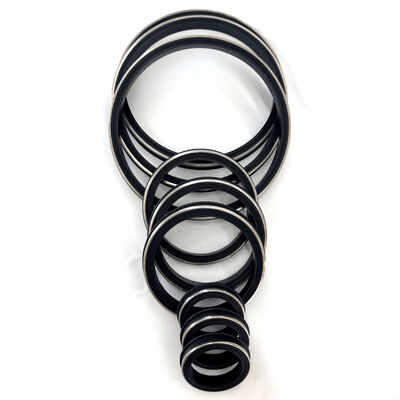

FKM Hammer Union Dichtungen mit Edelstahl-Stützring | Flowline-Ersatzartikel

Übersicht

Auswahl von FKM-Mischung und Edelstahlring

Diese FKM Hammer Union Dichtungen mit Edelstahl-Stützringen werden für kompatible Flowline-Ersatzanfragen angeboten. Bestätigen Sie vor der Bestellung die Nenngröße, die Union-Figur, den Hersteller, das Nutprofil und die Abmessungen der vorhandenen Dichtung. Das Elastomer sorgt für das Dichtungsprofil, während der Stützring die Extrusion in der passenden Baugruppe begrenzt.

Für Anfragen für Sauergasbetrieb oder Hochtemperaturanwendungen, geben Sie die Gaszusammensetzung, die H2S-Belastung, den Druck, die Temperatur und die Dekompressionsbedingungen an. FKM und Edelstahl allein stellen keine Eignung dar. Die Bezeichnung 15.000 PSI CWP bezieht sich auf die angeforderte Union-Druckklasse; die Betriebsgrenzen hängen von der vollständigen Baugruppe und den Betriebsbedingungen ab.

Hauptmerkmale und Vorteile

---

• Sauergasbetrieb-Überprüfung: Bestätigen Sie die spezifische FKM-Mischung und die Metallgüte im Verhältnis zur H2S-Konzentration oder zum Partialdruck, zur Flüssigkeitschemie, zur Temperatur und zur Expositionsdauer. Geben Sie erforderliche Qualifizierungs- oder Prüfkriterien an.

• Edelstahlverstärkung: Bestätigen Sie die Ringabmessungen und die Metallgüte im Verhältnis zur Union-Spezifikation. Die Korrosionsbeständigkeit hängt vom tatsächlichen Medium und den Bedingungen ab; inspizieren Sie den Ring und die Sitzflächen während der Wartung.

• Extrusionsschutz: Der Stützring stützt das Gummi am Spalt der Baugruppe. Bestätigen Sie die Nut, den Sitz und die Nennbetriebsgrenzen der Ausrüstung; er garantiert keinen unabhängigen Schutz gegen Druckspitzen oder Ausblasen.

• Temperaturauswahl: Bestätigen Sie die kontinuierlichen und intermittierenden Temperaturgrenzen für die ausgewählte Mischung, das Medium und die Expositionsdauer. Berücksichtigen Sie Start- und Stoppbedingungen in der Anfrage.

• Passform des Lippenprofils: Passen Sie das Dichtlippen- und Stützringprofil an die Nut der Ausrüstung an. Die Dichtleistung hängt auch vom Oberflächenzustand, der Installation und der vollständigen Union-Baugruppe ab.

Technische Spezifikationen

---

Leistungsparameter

---

•  Kaltarbeitsdruck (CWP): Bestätigen Sie die Nennleistung der vollständigen Union; 15K kennzeichnet die angeforderte Ausrüstungsklasse.

• Temperaturbereich: Bestätigen Sie die mischungsabhängigen Grenzwerte für das tatsächliche Medium und die Dauer.

• Medienkompatibilität: Geben Sie die genauen Bedingungen für Gas, Öl, Säure oder Dampf für die Überprüfung der Mischung und des Metalls an.

• Druckverformungsrest: Geben Sie die erforderliche Prüfmethode, Temperatur, Dauer und Akzeptanzgrenze an, falls zutreffend.

• Extrusionsspiel: Bestätigen Sie die tatsächlichen Nutabmessungen und den Sitz des Stützrings gemäß der Ausrüstungsspezifikation.

•
•
•

Gängige Anwendungen

---

Anfragen zu Anwendungen umfassen die Wartung von Flowlines und ausgewählte Sauergas-Einsätze nach Überprüfung von Mischung, Metall und Ausrüstung.

1. Bohrlochstimulation & Säurebehandlung: Geben Sie Säuretyp, Konzentration, Zusatzstoffe, Temperatur und Expositionsdauer an.

2. Dampf- oder Heißwasseranfragen: Bestätigen Sie die spezifische Formulierung und die vollständige Baugruppe für die tatsächlichen Druck- und Temperaturbedingungen.

3. Frakturierungsverteiler: Identifizieren Sie Union-Figur, Hersteller, Nenngröße, Flüssigkeitszusätze und Feststoffgehalt.

4. Bohrlochtest und Flowback: Befolgen Sie die Anforderungen an Inspektion, Installation und Druckprüfung der Ausrüstung vor der Wiederinbetriebnahme.

FAQ

---

F1: Wann sollte ich FKM mit Edelstahl gegenüber NBR mit Messing wählen?
A: Vergleichen Sie die tatsächliche Flüssigkeit, Gaszusammensetzung, Temperatur und Ausrüstungsanforderungen. Wählen Sie eine qualifizierte Mischung und eine kompatible Ringgüte, anstatt einen universellen H2S- oder Temperaturschwellenwert anzuwenden.

F2: Funktionieren diese Dichtungen mit meinen vorhandenen Fig. 1502 Hammer Unions?
A: Bestätigen Sie Hersteller, Figur, Nenngröße, Nutabmessungen und Dichtungsprofil im Verhältnis zum vorhandenen Teil. Eine Zeichnung oder ein ausgebautes Muster hilft bei der Bestimmung des Sitzes; die alleinige Angabe der Figurennumer beweist keine Austauschbarkeit.

F3: Was ist der Vorteil des Edelstahlrings bei 15.000 PSI?
A: Der Ring stützt das Elastomer gegen Extrusion am Spalt der Baugruppe. Seine Abmessungen und sein Material müssen zur Union passen; der Ring allein legt keine Druckfestigkeit fest.

F4: Können diese Dichtungen hohe Konzentrationen von Salzsäure (HCl) handhaben?
A: Geben Sie Säurekonzentration, Zusatzstoffe, Temperatur und Expositionsdauer an. Die Kompatibilität muss für die genaue FKM-Formulierung und Metallgüte vor der Verwendung geprüft werden.

F5: Was ist die empfohlene Haltbarkeit für FKM-Dichtungen?
A: Die Lagerungsakzeptanz hängt von der Mischung, dem Herstellungsdatum, der Verpackung und den geltenden Lageranforderungen ab. Schützen Sie die Teile vor Hitze, Licht und Verformung und inspizieren Sie sie vor der Installation; es wird keine universelle 20-jährige Haltbarkeit garantiert.
