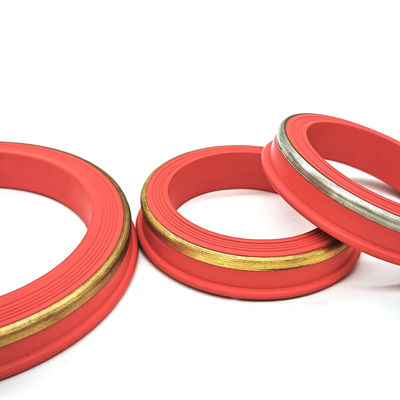

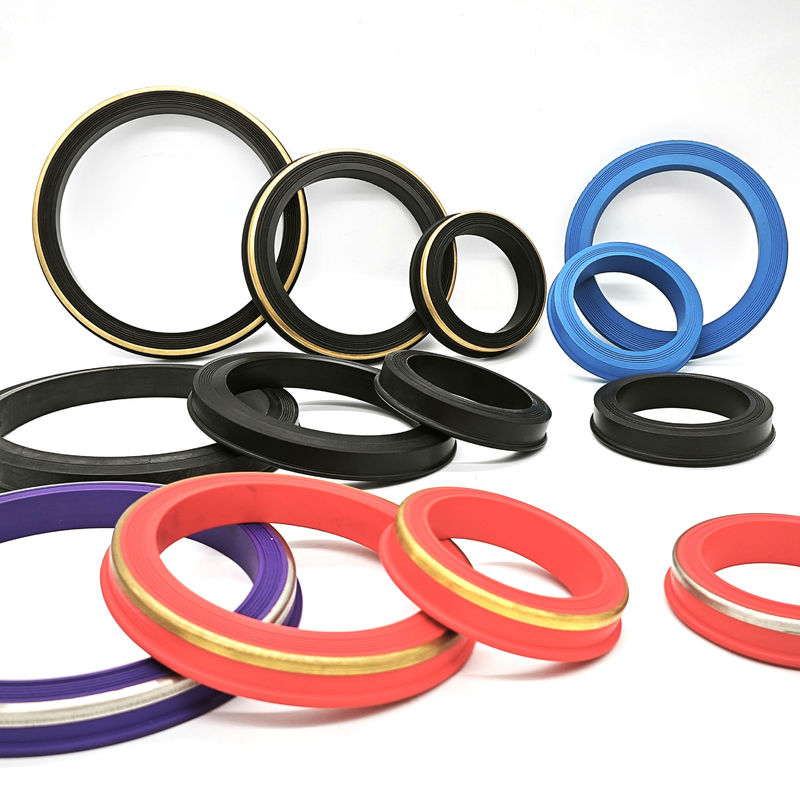

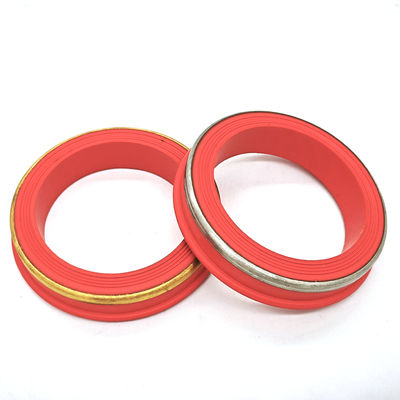

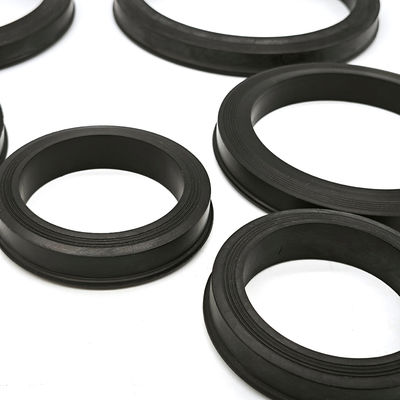

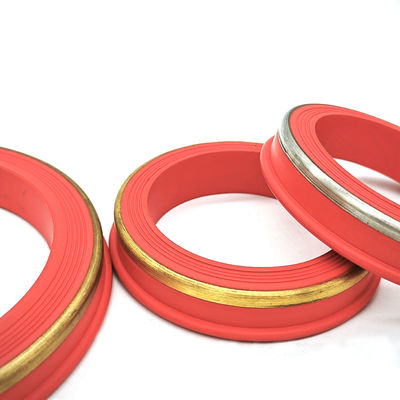

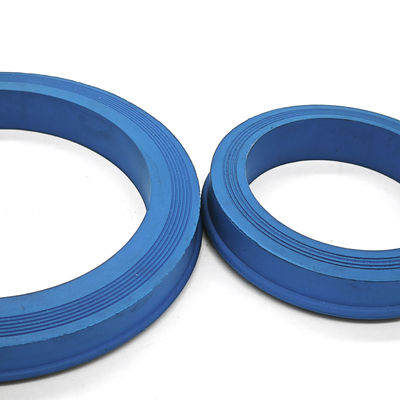

Hochdruck 20,000 PSI Hammer Union Siegel mit korrosionsbeständigen NBR HNBR FKM PTFE Materialien und anpassbaren Größen

Hochdruck 20,000 PSI Hammer Union Siegel mit korrosionsbeständigen NBR HNBR FKM PTFE Materialien und anpassbaren Größen

Produktdetails:
Herkunftsort: Shanghai, China
Markenname: Royal Way/SHQN
Zertifizierung: ISO 9001 certificate
Modellnummer: Abb. 1502
Zahlung und Versand AGB:
Min Bestellmenge: 200 Stück
Preis: USD$0.2/pc to $4/pc according to size and rubber material
Verpackung Informationen: 40*40*20cm Kartonverpackung
Lieferzeit: 7-15 Tage je nach Bestellmenge
Zahlungsbedingungen: T/T, Western Union, Paypal, Banküberweisung
Versorgungsmaterial-Fähigkeit: 50000 Stück pro Woche
Kontakt
Ausführliche Produkt-Beschreibung
Material: NBR, Nitril, Buna-N, HNBR, FKM, PTFE, PU Farbe: Schwarz oder kundenspezifische Farbe
Größe: 1" 2" 3" 4'', akzeptieren benutzerdefinierte Größen Kompatible Figurenserien: Abb. 602, Abb. 1002, Abb. 1502, Abb. 2002
Härte / Durometer: Geben Sie bei der Bestellung die Härte und Toleranz der Mischung an Arbeitsdruckbewertung: Vollständige Bewertung der Gewerkschaftsversammlung; Servicebedingungen bestätigen
Service-Umwelt: Geben Sie den H2S-/CO2-Gehalt und die erforderliche Compound-Qualifikation an Betriebstemperaturbereich: Substanz- und flüssigkeitsabhängig; Dauer- und Spitzentemperatur bestätigen
Medienkompatibilität: Überprüfen Sie die tatsächliche Flüssigkeitsformulierung, Konzentration und Temperatur Art der Dichtungskonstruktion: Lippendichtung, O-Ring-Ausführung
Einfügen von Material: Edelstahl, Messing Herstellungsprozess: Kompressionsformung
Hervorheben:

Hochdruck 20

,

000 PSI Hammer Union Siegel

,

Korrosionsbeständige Hammer-Verbindungsdichtung

,

Anpassbare Größen

Ersatz-Dichtungen für Hammer-Unionen aus NBR, HNBR, FKM, PTFE für Hochdruckverteiler



Produktübersicht


Ersatz-Dichtungen für Hammer-Unionen für Verteiler- und Flowline-Verbindungen werden nach installiertem Profil, Mischung und Verstärkung ausgewählt. Dieses Angebot umfasst NBR-, HNBR-, FKM- und PTFE-bezogene Optionen. Bei einer Materialänderung an einem bestehenden Verteiler behalten Sie die genehmigten Anschlussabmessungen bei und überprüfen Sie die neue Mischung anhand des tatsächlichen Fluids, der Temperatur und des Druckzyklus, bevor Sie bestellen.







Anwendungsbereich








  1. Hochdruckverteiler: Gewährleistung sicherer Verbindungen in Choke- und Kill-Verteilern.

  2. Hydraulische Frakturierung: Handhabung von Hochgeschwindigkeits-Frakturierungsfluiden und Proppants.

  3. Säurebehandlung und Zementierung: Überprüfung der tatsächlichen chemischen Konzentration und des Slurry-Kontakts für die Anschlussdichtung.

  4. Bohrschlammsysteme: Abdichtung von Saug- und Druckleitungen an Schlammpumpen.

  5. Flowline-Verbindungen: Verbindung von Rohren für den Wasser-, Öl- und Gastransport in Onshore- und Offshore-Umgebungen.

  6.
  7.
  8.



Materialvergleich und Leistung



Die Leistung einer Hammer-Union-Dichtung wird maßgeblich durch ihre Elastomer-Mischung bestimmt. Wir bieten verschiedene Materialoptionen für unterschiedliche Umgebungsbedingungen an:



NBR (Nitrilkautschuk)
Eine Option für kompatible Öl-, Wasser- und Hydraulikfluid-Formulierungen. Bestätigen Sie Additive, Feststoffe und Betriebstemperatur für die ausgewählte NBR-Mischung.
Temperatur: Bestätigen Sie die kontinuierlichen und Spitzen-Grenzwerte für die ausgewählte NBR-Mischung.

HNBR (Hydrierter Nitrilkautschuk)
Ziehen Sie die ausgewählte HNBR-Mischung in Betracht, wenn unterschiedliche thermische oder mechanische Eigenschaften erforderlich sind. H2S- und CO2-Anwendungen erfordern Gaszusammensetzung, Druck, Dekompressionsbedingungen und anwendbare Qualifikationsdaten.
Temperatur: Bestätigen Sie die kontinuierlichen und Spitzen-Grenzwerte für die ausgewählte HNBR-Mischung.

FKM (Fluorkautschuk)
Wählen Sie die FKM-Qualität anhand der Fluididentität, Säurekonzentration und Expositionstemperatur aus. Die Dampfkompatibilität erfordert eine qualitätsspezifische Überprüfung und darf nicht vom Polymernamen abgeleitet werden.
Temperatur: Bestätigen Sie die ausgewählte FKM-Qualität anhand des Fluids und der Expositionsdauer.

PTFE (Polytetrafluorethylen)
Bestätigen Sie, ob die PTFE-Option eine massive Dichtung, eine Umschlagkonstruktion oder eine separate Stützkomponente ist. Die vollständige Konstruktion, einschließlich eines eventuellen Elastomerkerns, bestimmt die Eignung.
Temperatur: Bestätigen Sie die vollständige PTFE-haltige Konstruktion, einschließlich Kern oder Verstärkung.



Arbeitsdruck und technische Parameter



Die folgenden Figurenklassen sind Identifikationsreferenzen; überprüfen Sie den Arbeitsdruck anhand der vollständigen Nennleistung der Union-Baugruppe und der Betriebsbedingungen:
Figur 602: Identifizieren Sie die installierte Verbindung und überprüfen Sie deren Herstellerangaben.
Figur 1002: Stimmen Sie Hersteller, Nenngröße und Nutprofil überein.
Figur 1502: Bestätigen Sie die Nennleistung der Baugruppe, die Konstruktion und die Serviceklassifizierung.
Figur 2202: Bestätigen Sie die genaue Anschlusszeichnung und jede erforderliche Qualifikation für Sauergas-Service.



Verfügbare Größen: 1 Zoll, 2 Zoll, 3 Zoll, 4 Zoll.
Härte: Geben Sie die Mischungshärte und Toleranz mit der Bestellung an; überprüfen Sie den Extrusionsspalt und die Verstärkung zusammen.
Verstärkung: Hochdruckvarianten (insbesondere Fig 1502) sind mit Messing- oder Edelstahl-Extrusionsschutzringen für erhöhte Haltbarkeit erhältlich.



Hauptmerkmale



1. Lippenprofil: Stimmen Sie die installierte Nut und die Druckrichtung ab; die Dichtleistung hängt vom gesamten Anschlussdesign und der Montage ab.
2. Verstärkung: Messing- oder Edelstahlringe bieten Unterstützung in spezifizierten Konstruktionen. Bestätigen Sie die Ringabmessungen und den Betriebsabstand; ein Ring allein begründet keine Druckangabe.
3. Ersatzpassform: Überprüfen Sie Hersteller, Figur, Nenngröße und Dichtungsprofil. Gehen Sie nicht von Austauschbarkeit zwischen Union-Herstellern aus.
4. Fluidprüfung: Berücksichtigen Sie Kohlenwasserstoffe, Salze, Reinigungschemikalien und Feststoffkontakt bei der Auswahl der Mischung.





Warum unsere Dichtungen wählen



Unser ISO 9001 Qualitätsmanagementsystem unterstützt die Fertigungs- und Bestellkontrolle. Stimmen Sie Abmessungen, Mischung, Härte und Inspektionsanforderungen mit der Bestellung ab. Anwendungsbezogene Tests und Dokumentation sollten für die ausgewählte Konfiguration angefordert werden.





Bestellinformationen



Um die richtige Passform für Ihr Verteilersystem zu gewährleisten, geben Sie bitte an:
Die Figurennumer (z. B. Fig 1502 oder Fig 1002).
Die Rohrgröße (z. B. 2 Zoll oder 3 Zoll).
Das erforderliche Material (NBR, HNBR oder FKM).
Ob ein Metallverstärkungsring erforderlich ist.



Kontaktieren Sie uns noch heute für eine technische Beratung oder um ein Angebot für Ihren Bedarf an Ersatzteilen in großen Mengen zu erhalten.

Änderung der Mischung an einem bestehenden Verteiler

Fügen Sie der Anfrage die aktuelle Mischungsbezeichnung, den Grund für den Ersatz, die genehmigte Zeichnungsrevision und die Fluidänderungen bei. Identifizieren Sie kontinuierliche Exposition, Spülchemikalien und Abschaltbedingungen separat. Behalten Sie die ursprüngliche Lippen- und Verstärkungskonfiguration bei, es sei denn, ein überarbeitetes Design wird genehmigt. Eine Polymeränderung allein erhöht nicht den Druck der Baugruppe und qualifiziert den Anschluss nicht für Sauergas.
