Startseite ProdukteHammer-Verbands-Dichtung

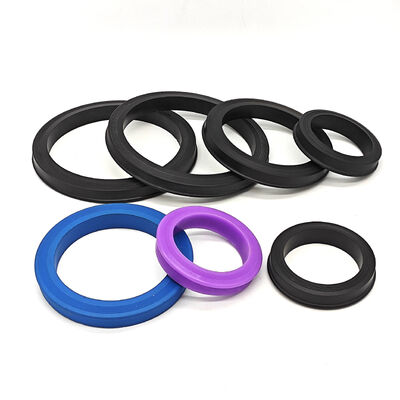

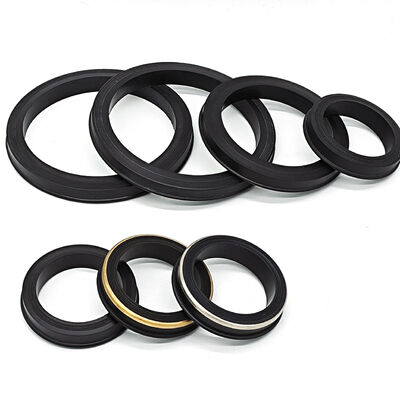

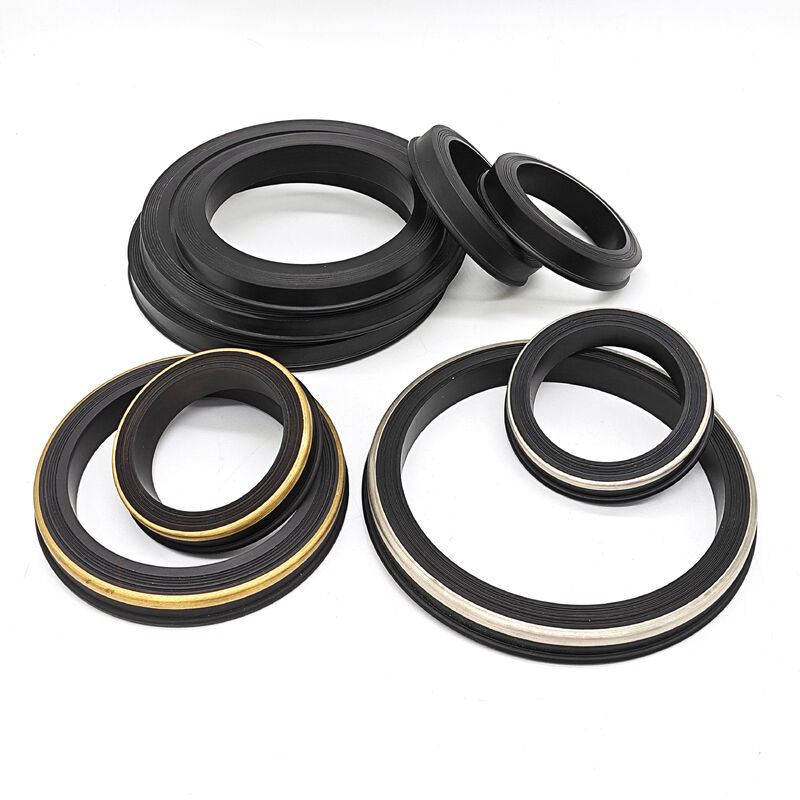

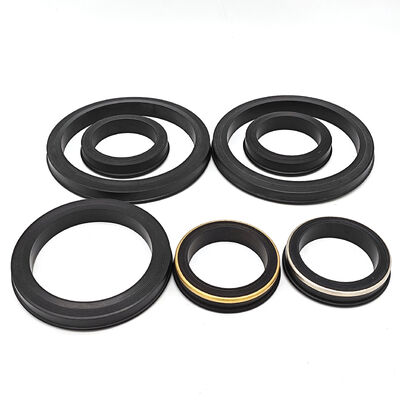

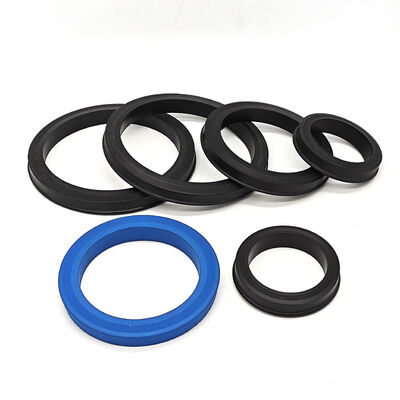

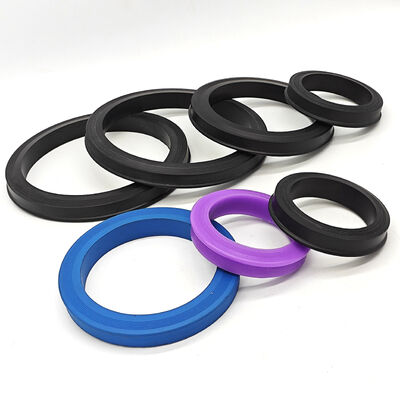

Standardmäßige Hammer-Union-Lippendichtungen Fig. 602, 1002, 1502 mit NBR-HNBR-FKM-PTFE-Materialien für Anwendungen mit 6000–15000 PSI

Standardmäßige Hammer-Union-Lippendichtungen Fig. 602, 1002, 1502 mit NBR-HNBR-FKM-PTFE-Materialien für Anwendungen mit 6000–15000 PSI

Produktdetails:
Herkunftsort: Shanghai, China
Markenname: Royal Way
Zertifizierung: ISO 9001 certificate
Modellnummer: Abb. 1502
Dokument: Hammer Union Seal TDS.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 200 Stück
Preis: USD$0.2/pc to $4/pc according to size and rubber material
Verpackung Informationen: 40*40*20cm Kartonverpackung
Lieferzeit: 7-15 Tage je nach Bestellmenge
Zahlungsbedingungen: T/T, Western Union, Paypal, Banküberweisung
Versorgungsmaterial-Fähigkeit: 50000 Stück pro Woche
Kontakt
Ausführliche Produkt-Beschreibung
Name: Hammer-Union-Dichtung/Hammer-Union-Lippendichtring Material: NBR HNBR FKM PTFE
Größe: 1" 2" 3" 4'', akzeptieren benutzerdefinierte Größen Farbe: Schwarz oder kundenspezifische Farbe
Härte: Geben Sie bei der Bestellung die Härte und Toleranz der Mischung an Kompatible Figurenserien: Abb. 602, Abb. 1002, Abb. 1502, Abb. 2002
Arbeitsdruckbewertung: Vollständige Bewertung der Gewerkschaftsversammlung; Servicebedingungen bestätigen Betriebstemperaturbereich: Substanz- und flüssigkeitsabhängig; Dauer- und Spitzentemperatur bestätigen
Service-Umwelt: Geben Sie den H2S-/CO2-Gehalt und die erforderliche Compound-Qualifikation an Medienkompatibilität: Überprüfen Sie die tatsächliche Flüssigkeitsformulierung, Konzentration und Temperatur
Art der Dichtungskonstruktion: Lippendichtung, O-Ring-Ausführung, mit Metallstützring Kompressionssatz: Geben Sie bei Bedarf die Prüfmethode und die Bedingungen für die Verbindung an
Abriebfestigkeit: Überprüfen Sie die Belastungs- und Inspektionsanforderungen für Stützmittel Herstellungsprozess: Kompressionsformung
Hervorheben:

Abb. 602 Hammer-Union-Dichtung

,

NBR HNBR FKM PTFE Weco-Dichtung

,

6000-15000 PSI Hammer-Union-Lippendichtung

Standard Fig 602, 1002, 1502 Hammer Union Dichtungen zum Verkauf NBR HNBR FKM PTFE



Produkteinführung

Hochleistungs-Verbrennungsstücke(auch Lippendichtungen genannt) sind Ersatzteile für bestimmte Rohrverbindungen mit Hammerverbindungen.Anschließend wird das Dichtungsprofil mit der genehmigten Zeichnung oder dem Muster abgestimmt.Die Abbildungen 602, 1002 und 1502 sind Verbindungs-Identifikatoren; die Zahl allein bestätigt weder die Austauschbarkeit noch die Einstufung einer losen Dichtung.

Standardmäßige Hammer-Union-Lippendichtungen Fig. 602, 1002, 1502 mit NBR-HNBR-FKM-PTFE-Materialien für Anwendungen mit 6000–15000 PSIStandardmäßige Hammer-Union-Lippendichtungen Fig. 602, 1002, 1502 mit NBR-HNBR-FKM-PTFE-Materialien für Anwendungen mit 6000–15000 PSIStandardmäßige Hammer-Union-Lippendichtungen Fig. 602, 1002, 1502 mit NBR-HNBR-FKM-PTFE-Materialien für Anwendungen mit 6000–15000 PSI



Technische Spezifikation

Spezifikation Einzelheiten
Verfügbare Zahlen Fig. 602, Fig. 1002, Fig. 1502, Fig. 2002, Fig. 206
Nenngrößen Eins, zwei, drei, vier.
Druckwerte Bestätigen Sie die vollständige Zulassung zur Montage und die Betriebsbedingungen
Materielle Optionen NBR, HNBR, FKM (Fluorkohlenstoff), PTFE
Einfügen von Verstärkung Erhältlich mit Ringen aus Messing oder Edelstahl
Standardkonformität Hersteller, Abbildung, Rillenmaße und genehmigtes Dichtungsprofil bestätigen





Vergleich der Materialleistung

Die Auswahl des richtigen Elastomers ist entscheidend für die Langlebigkeit Ihres Hammerverbindungssiegels.

  • NBR (Nitril / Buna-N):

    • Anwendung:Allgemeiner Wasser-, Öl- und Schlammdienst.

    • Temperaturbereich:Bestätigen Sie die Dauer- und Spitzentemperatur für die ausgewählte NBR-Verbindung.

    • Vorteile:Kostengünstig, hervorragende Abriebfestigkeit.

    •
    •
    •
  • HNBR (Hydrogeniertes Nitril):

    • Anwendung:Ölfeldflüssigkeiten, die für die ausgewählte HNBR-Verbindung überprüft wurden; die Qualifikationsanforderungen für saures Gas sind gesondert anzugeben.

    • Temperaturbereich:Bestätigen Sie die Dauer- und Spitzentemperatur für die ausgewählte HNBR-Verbindung.

    • Vorteile:Überprüfung der verbindungsspezifischen mechanischen, thermischen und Gasdekompressionsdaten.

    •
    •
    •
  • FKM (Fluorkohlenwasserstoff):

    • Anwendung:Hochtemperaturchemische Verarbeitung und aggressive Flüssigkeiten.

    • Temperaturbereich:Bestätigen Sie die ausgewählte FKM-Klasse gegenüber Flüssigkeit und Expositionsdauer.

    • Vorteile:Außergewöhnliche chemische Stabilität und Wärmebeständigkeit.

    •
    •
    •
  • PTFE:

    • Anwendung:PTFE-haltige Konfigurationen wurden anhand der Zeichnung, der tatsächlichen Flüssigkeit und der Temperatur überprüft.

    • Vorteile:Bestätigen Sie die Konstruktion aus massivem PTFE, Hülle oder Stützring sowie die Grenzen eines Kerns oder einer Verstärkung.

    •
    •
    •
  •
  •
  •





Arbeitsdruck nach Zahlen

Diese Druckklassen dienen als Kennzeichen.

  • Fig. 602 Siegel:Ausrüstungsklasse:6,000 PSI.

  • Fig. 1002 Siegel:Ausrüstungsklasse:10,000 PSI.

  • Fig. 1502 Siegel:Ausrüstungsklasse:15,000 PSI.

  •
  •
  •





Hauptmerkmale und Vorteile

  • PräzisionsanpassungAngabe der Zeichnungsrevision, der Abmessungen und Toleranzen; Bestätigung der Pass- und Leckfähigkeit mit dem vollständigen Anschluss- und Ausrüstungsverfahren.

  • Entwurf gegen Extrusion:Für bestimmte Profile sind Messing- oder Edelstahlverstärkung vorhanden; Überprüfen Sie die Stützdimensionen und die Betriebsfreiheit zusammen.

  • Chemische Beständigkeit:Überprüfen Sie die ausgewählte Verbindung mit tatsächlichen Säuren, Salzen, Kohlenwasserstoffen und Reinigungsmitteln.

  • Zuverlässige Dichtung:Bei der Auswahl der Verbindung und der Verstärkung sind Druckzyklus- und Dekompressionsbedingungen festzulegen.



Gemeinsame Anwendungen

Unsere Hammer Union Dichtungen werden weltweit in Ölfeldern und Industriezweigen eingesetzt:

  • Öl- und Gasströmungen:Verbindung von Rohren während der Bohrung und Produktion.

  • Fracking-Tätigkeiten:Hochdruck hydraulischer Bruchfluidtransport.

  • Säure und Zement:Versiegelung während der Bohrungs- und Gehäuseanpassung.

  • Schlammsysteme:Handhabung von abrasivem Bohrschlamm in Saug- und Entladungsleitungen.

  • Wasserübertragung:Wasserleitungen mit großem Durchmesser in Industrieanlagen.

  •
  •
  •





Warum von uns?



  1. Qualitätssicherung:Hergestellt unter unserem Qualitätsmanagementsystem ISO 9001; Übereinstimmung über Härte, Dimensionstests und etwaige erforderliche Montageprüfungen mit dem Auftrag.

  2. Ersatzkompatibilität:Übereinstimmung zwischen Herstellervereinigung, Abbildung, Nenngröße und installiertem Profil; Vorbestellung bestätigen Ersatzgut.

  3. Weltweite Schifffahrt:Bestätigen Sie die ausgewählte Größe, Zusammensetzung, Menge und Lieferdatum mit dem Angebot.

  4. Individuelle Lösungen:Benötigen Sie eine spezifische Härte von Shore A oder AED (Anti-Explosive Decompression)?

  5.
  6.
  7.

Zahl und Profilidentifikation für den Ersatz

Übersenden Sie klare Fotos der Verbandsmarkierungen und der entfernten Dichtung auf beiden Seiten; fügen Sie die Nenngröße des Rohres, die Dichtungsabmessungen, die Metallringkonstruktion und die Ausrüstungszeichnung hinzu, sofern verfügbar.Ähnlich aussehende Dichtungen aus verschiedenen Figurenreihen sind bis zur Bestätigung der Passform getrennt zu halten- Fließstoffformulierung, Druckzyklen, Dauer- und Spitzentemperatur sowie erforderliche Menge für ein Ersatzangebot.
