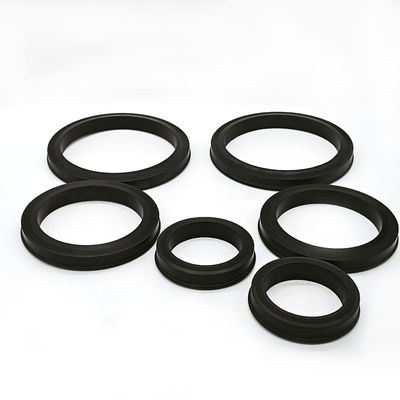

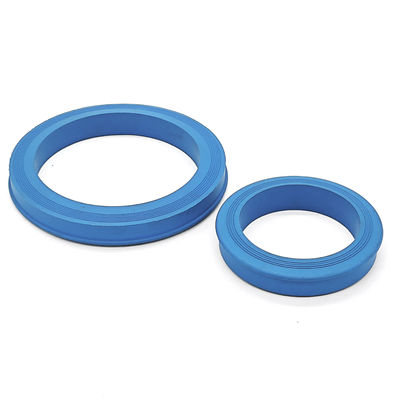

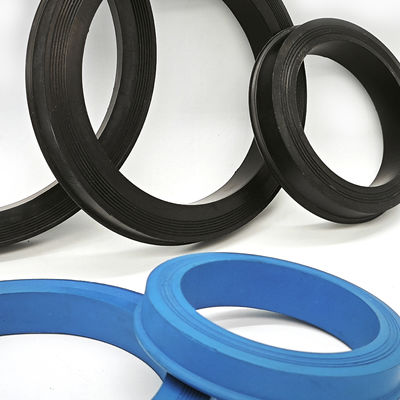

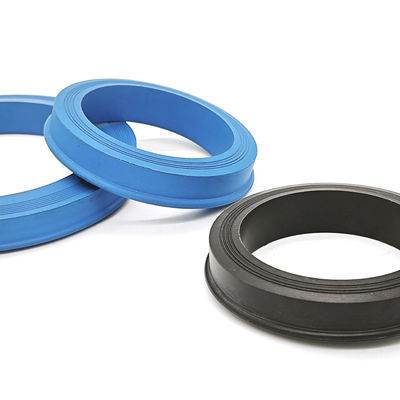

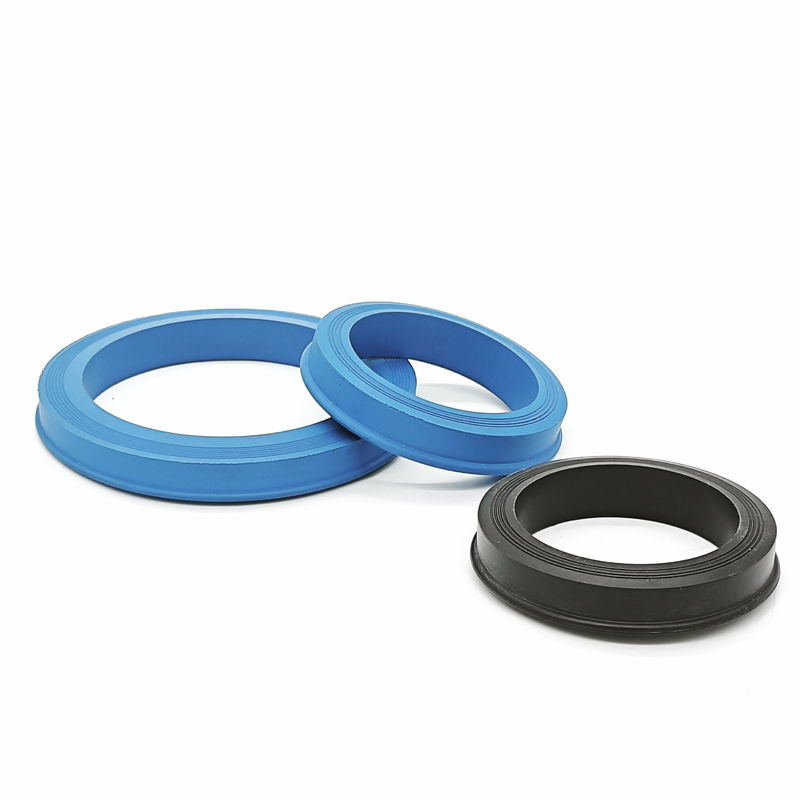

H2S-beständige FKM Hammer Union Lippendichtung für Sauergasbetrieb mit 15000 PSI Nennleistung

Produkteinführung

Die H2S-beständigen FKM-Hammerunion-Dichtungen sind Hochleistungs-Dichtungslösungen, die speziell für die anspruchsvollen Anforderungen von Sauergas-Einsätzen und aggressiven Ölfeldumgebungen entwickelt wurden. Hammerunionen sind entscheidend für die Verbindung von Flowline-Eisen und Verteilern, und die Integrität dieser Verbindungen hängt vollständig von der Dichtung ab. Unsere FKM-Lippendichtungen sind so konzipiert, dass sie eine leckagefreie Barriere in Hochdrucksystemen bieten, insbesondere dort, wo Schwefelwasserstoff (H2S) und korrosive Chemikalien vorhanden sind. Diese Dichtungen sind präzisionsgeformt, um in branchenübliche Figuren wie 602, 1002 und 1502 zu passen und Sicherheit und Zuverlässigkeit bei Bohr-, Frack- und Bohrlochstimulationsarbeiten zu gewährleisten.

Produkt Spezifikation

Produktname: Hammerunion-Lippendichtung

Kompatible Figuren: Abb. 602, Abb. 1002, Abb. 1502

Dichtungsprofil: Druckaktiviertes Lippen-Design

Härte: 80 bis 95 Shore A

Materialgüte: FKM (Fluorkautschuk)

Verfügbare Größen: 1 Zoll, 2 Zoll, 3 Zoll, 4 Zoll

Kompatibilität: Standard-Flowline-Eisen und Hammerunion-Adapter

Arbeitsdruck- und Temperaturbereich

Maximaler Arbeitsdruck: Bis zu 15.000 PSI (basierend auf Abb. 1502-Anschlüssen)

FKM-Temperaturbereich: -20 °C bis 200 °C (-4 °F bis 392 °F)

HNBR-Temperaturbereich: -40 °C bis 160 °C (-40 °F bis 320 °F)

NBR-Temperaturbereich: -30 °C bis 120 °C (-22 °F bis 248 °F)

Materialeigenschaften

Wir bieten diese Dichtungen in spezialisierten Elastomerqualitäten an, die auf Ihre spezifischen Bohrlochbedingungen abgestimmt sind:

FKM (Fluorkautschuk): Dies ist das erstklassige Material für Sauergas-Einsätze. Es bietet eine außergewöhnliche Beständigkeit gegen H2S, Rohöl und viele aggressive Chemikalien. FKM bleibt bei extremen Temperaturen stabil, bei denen andere Kautschuke versagen würden, und bietet eine überlegene Langzeit-Dichtleistung in chemisch feindlichen Umgebungen.

NBR (Nitril-Butadien-Kautschuk): Wird hauptsächlich für Standard-Öl- und Wasseranwendungen verwendet. Es ist kostengünstig und bietet eine gute Abriebfestigkeit, ist aber nicht für hohe Temperaturen oder Sauergasumgebungen geeignet.

HNBR (Hydrierter Nitril-Butadien-Kautschuk): Eine robustere Alternative zu Standard-Nitril. Es bietet eine verbesserte Hitzebeständigkeit und mechanische Festigkeit. Obwohl es moderate H2S-Konzentrationen bewältigen kann, wird es oft wegen seiner überlegenen Beständigkeit gegen Abrieb und Hochdruckextrusion ausgewählt.

Materialvergleich: FKM vs. NBR vs. HNBR

Massenproduktion

Verwandte Produkte

Andere Produkte

Unternehmensprofil

Shanghai Qinuo Industry Co., Ltd, gegründet 2013 in der Shanghai Free Trade Zone, ist ein wegweisendes High-Tech-Unternehmen, das sich auf die Integration von Forschung und Entwicklung, Produktion und Vertrieb spezialisiert hat. Mit dem Ethos "Qualität zum Überleben, Innovation zur Entwicklung" haben wir uns unter den angesehenen Markennamen "Royal Way^®" und "SHQN^®" einen hervorragenden Ruf im In- und Ausland erworben.

Haupttechnologie:

1.Formpressen von Gummiteilen (NR/SILIKON/FKM/HNBR/ NBR....)

2.3D-Druck und CNC-Bearbeitung zur Überprüfung des Designs vor der Herstellung der Form

---

---

OED/ODM-Service

1.Kundenspezifisches Logo: Drucken von Logos oder Anfertigen von Logo-Aufklebern
2.Kundenspezifisches Design: Sagen Sie uns Ihre Idee, wir können Ihnen helfen, sie zu verwirklichen.
3.Kundenspezifische Produkte: Wir können genau nach Konstruktionszeichnungen oder Originalmustern kopieren.
4.Kundenspezifische Verpackung: Anfertigen verschiedener Beutel, Schachteln, Blisterverpackungen usw.
5.One-Stop-Service: Design/Produktion/Versand

---

FAQ

---

F1: Warum ist FKM für Sauergas-Einsätze erforderlich?

A1: Sauergas enthält Schwefelwasserstoff, der Standardkautschuk chemisch angreift und zu Verhärtung und Rissbildung führt. FKM ist chemisch inert gegenüber H2S, wodurch die Dichtung auch nach längerer Einwirkung ihre Elastizität und Druckintegrität beibehält.



F2: Wie funktioniert eine druckaktivierte Lippendichtung?

A2: Das Lippen-Design ist so konstruiert, dass die Lippe bei steigendem Innendruck fester gegen die metallische Dichtfläche der Union gedrückt wird. Dadurch wird die Dichtung mit steigendem Druck dichter.



F3: Können diese Dichtungen mit Figure 1502-Anschlüssen verwendet werden?

A3: Ja, unsere Dichtungen werden nach Industriestandardmaßen für Figure 1502 hergestellt, die häufig für Hochdruckanwendungen mit 15.000 PSI verwendet werden. Wir empfehlen FKM mit einem Metall-Stützring für diese extremen Bedingungen.



F4: Sind diese Dichtungen mit Säurebehandlungsflüssigkeiten kompatibel?

A4: FKM-Dichtungen bieten eine ausgezeichnete Beständigkeit gegen viele Säuren, die bei der Bohrlochstimulation eingesetzt werden. Bei extrem aggressiven Säuremischungen sollten Sie jedoch immer die Konzentration und Temperatur anhand unserer technischen Spezifikationen überprüfen. F6: Wie sollte ich diese Dichtungen lagern, um Alterung zu vermeiden? A6: Dichtungen sollten an einem kühlen, trockenen und dunklen Ort gelagert werden. Direkte Sonneneinstrahlung oder Ozon von Elektromotoren können dazu führen, dass Elastomere vorzeitig altern. Eine ordnungsgemäße Lagerung gewährleistet eine Haltbarkeit von bis zu 15 bis 20 Jahren für FKM.
