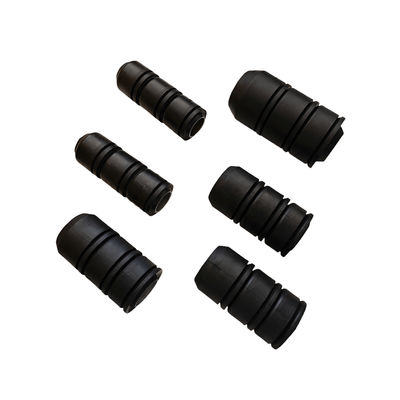

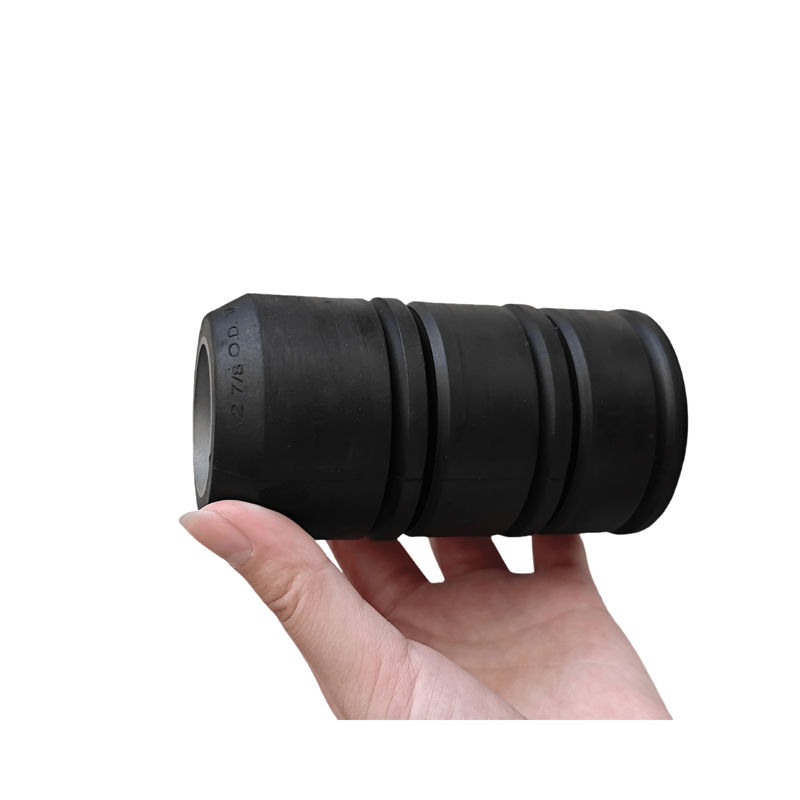

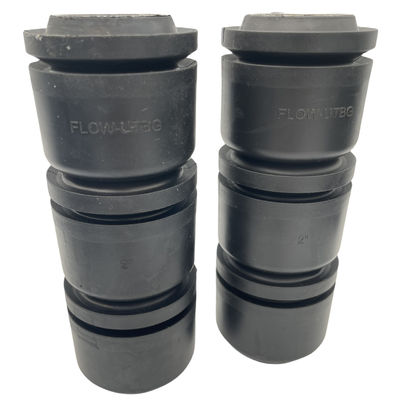

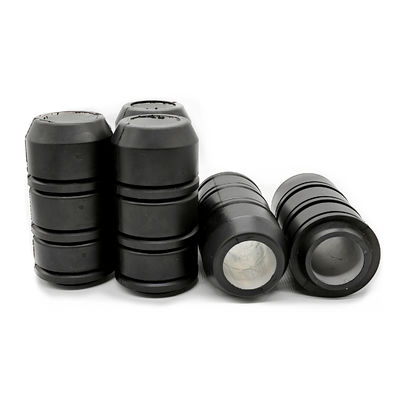

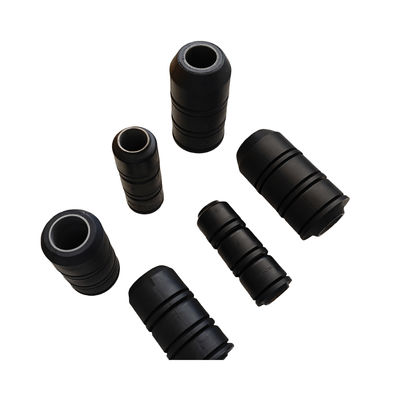

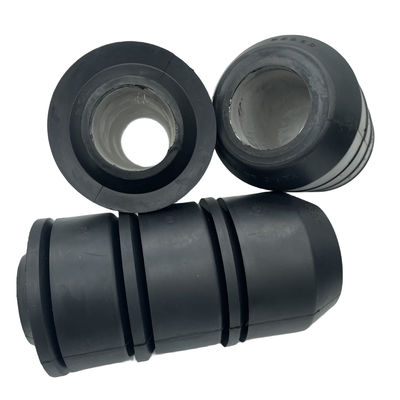

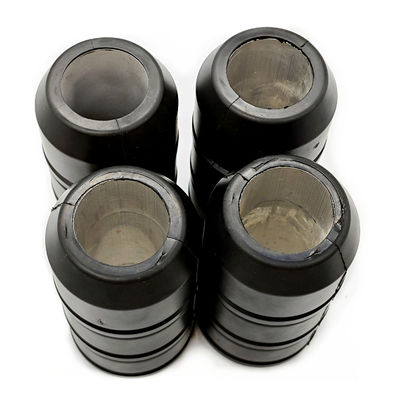

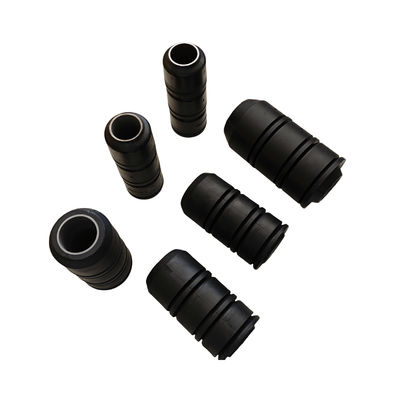

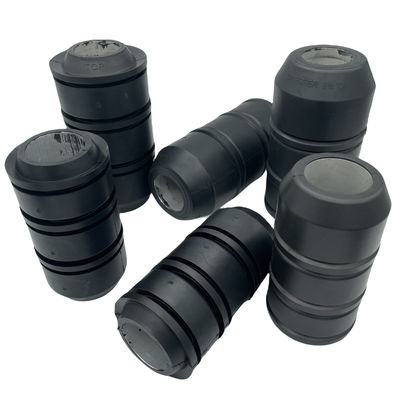

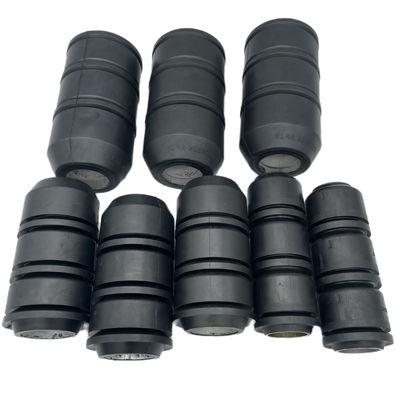

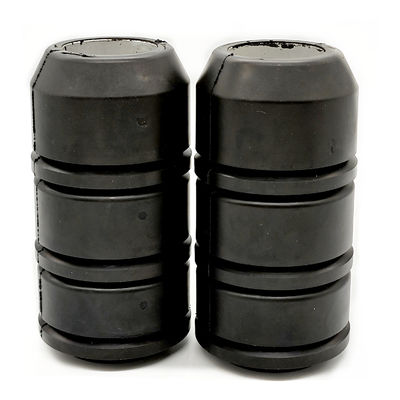

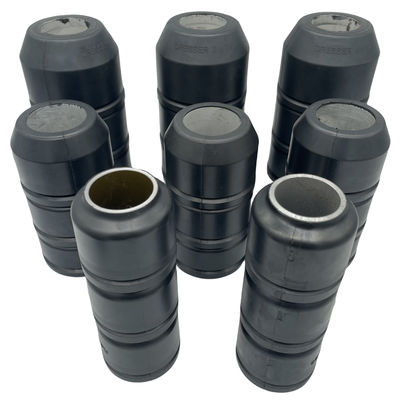

Medium-Load Swab Cup Anfragen: Profil, Kern und Fluid-Beanspruchung
Royal Way liefert Medium-Load Swab Cup Anfragen für ölfeldtaugliche Ölfeld-Swabbing-Ausrüstungen. Wählen Sie das exakte Cup-Profil, den Außendurchmesser und die Buchsenbohrung für das Gestänge und den Dorn. Überprüfen Sie NBR- oder FKM-Sorten für die tatsächliche Flüssigkeit und Temperaturen. Der Cup allein hat keine unabhängige Arbeitsdruckbewertung von 10.000 psi.
Das bestehende Sortiment umfasst TA-, V- und andere Cup-Profile. Die TA-Beschreibung identifiziert ein Medium-Load-Design mit Buchsenunterstützung; bestätigen Sie das bestellte Profil und die genehmigte Werkzeugbeanspruchung. Eine Medium-Load-Beschreibung ist keine numerische Hubkapazitäts- oder Druckbewertung.
Bestehende Nenn-Gestänge-Referenzen umfassen 2 3/8, 2 7/8, 3 1/2 und 4 1/2 Zoll. Bestätigen Sie den Innendurchmesser des Gestänges, den Driftzustand, den Außendurchmesser des Cups und die Passung des Dorns vor der Bestellung. Die folgende Tabelle behält die ursprünglichen Katalogabmessungen bei; überprüfen Sie die ausgewählte Zeile anhand der genehmigten Werkzeugzeichnung.
Medium-Load Swab Cup Auswahl: Passen Sie das Profil an die Werkzeugbeanspruchung an
Geben Sie für eine Medium-Load-Anfrage die Werkzeugzeichnung, die Höhe der Flüssigkeitssäule, die Flüssigkeitsdichte und die zulässige Werkzeuglast zusammen mit den Betriebsbedingungen an. Identifizieren Sie den Innendurchmesser des Gestänges, den Außendurchmesser des Cups, die Bohrung des Dorns, das Kernmaterial und die Höhe des Cups. Bestätigen Sie das ausgewählte Design und die Anzahl der Cups gemäß dem Verfahren des Werkzeugherstellers.
Geben Sie die Flüssigkeitszusammensetzung, Temperaturen und Sandbedingungen an. Halten Sie die Katalog-Gestänge-Referenzen getrennt von den tatsächlichen Cup-Abmessungen in der beibehaltenen Tabelle. Ein anderes Cup-Profil oder eine andere Kernkonstruktion erfordert eine eigene Passungs- und Beanspruchungsprüfung.
| Ursprüngliche Nenn-Gestänge-Referenz (Zoll) |
Kern und Beschreibung |
Katalog-Cup-Außendurchmesser (Zoll) |
Katalog-Cup-Innendurchmesser (Zoll) |
| 2-3/8" (2") |
Aluminiumkern-Swab-Cup |
1.992" |
1.120" |
| 2-3/8" (2") |
Stahlkern-Swab-Cup |
1.992" |
1.120" |
| 2-7/8" (2-1/2") |
Aluminiumkern-Swab-Cup |
2.431" |
1.370" |
| 2-7/8" (2-1/2") |
Stahlkern-Swab-Cup |
2.431" |
1.370" |
| 3-1/2" (3") |
Aluminiumkern-Swab-Cup |
2.985" |
1.370" |
| 3-1/2" (3") |
Stahlkern-Swab-Cup |
2.985" |
1.370" |
Ersatz-Cup-Anfragen können basierend auf dem erforderlichen Profil und der genehmigten Zeichnung besprochen werden. Geben Sie die Nitril- oder andere Compound-Sorte und die tatsächliche Flüssigkeitsexposition an. Profilreferenzen implizieren keine Originalherstellung oder universelle Kompatibilität.
Verfügbare Swab-Cup-Typen:
TA-Stil
TA wird im bestehenden Sortiment als Medium-Load-Cup um eine Stahl- oder Aluminiumbuchse beschrieben. Bestätigen Sie das spezifische Kernmaterial, das Cup-Profil und die Dornbohrung für die ausgewählte Größe. Die Lasttauglichkeit und die Compound-Leistung hängen von der genehmigten Werkzeugkonfiguration und den Betriebsbedingungen ab.
V-Stil:
Die bestehende V-Serienbeschreibung umfasst Vollgummi-Lippenprofile für Anfragen zu sandhaltigen Flüssigkeiten. Die Anzahl der Cups, das Verhalten der Lippen und die Lastgrenzen müssen den Anweisungen des Werkzeugherstellers folgen. Überprüfen Sie das ausgewählte Compound auf Flüssigkeits-, Temperatur- und Verschleißbedingungen, anstatt eine universelle chemische Beständigkeit zuzuweisen.
TUF-Stil:
Die TUF-Stil-Beschreibung bezieht sich auf ein innenverstärktes Cup-Profil. Bestätigen Sie die Verstärkung, Abmessungen und Lastanforderungen anhand der Werkzeugzeichnung. Die Eignung für Heißwasserbehälter oder raue Gestänge erfordert eine Überprüfung des tatsächlichen Compounds und des Gestängezustands.
NUF-Stil:
Die NUF-Stil-Beschreibung bezieht sich auf einen Heavy-Load-Gummicup mit einer Stahl- oder Aluminiumbuchsenanordnung. Geben Sie das exakte Profil, das Kernmaterial, die Abmessungen und die genehmigte Werkzeugbeanspruchung an. Eine Heavy-Load-Beschreibung stellt keine Druck- oder Hubkapazitätsbewertung dar.
| Teilename |
MV-Stil, TA-Stil, TUF-Stil, NUF-Stil und V-Stil |
|
Umgebung
|
Öl, Gas, Gaskondensat
|
|
Verfügbares Material
|
Compound und Kernkonstruktion gemäß ausgewählter Cup-Zeichnung; Flüssigkeit und Temperaturen prüfen
|
Andere verwandte Gummiprodukte:
Verpackung und Versand:
- Express: S.F., DHL, UPS, TNT, FedEx etc. für dringende und kleine Bestellungen.
- Luftfracht: Flughafen zu Flughafen oder Flughafen zu Tür.
- Seefracht: geeignet für Massengüter. Es dauert länger als Luftfracht.
Qualitätsmanagement und Inspektionsdokumente:
Shanghai Qinuo liefert Ölfeld-Gummiteile-Anfragen unter Royal Way und SHQN. Wir betreiben ein ISO 9001 Qualitätsmanagementsystem. Für Swab Cups vereinbaren Sie die Zeichnungsrevision, das Compound, das Kernmaterial und die Abmessungsinspektionsanforderungen. Bestätigen Sie Werkzeuge, Produktionsverfügbarkeit und Lieferung mit dem Angebot.
