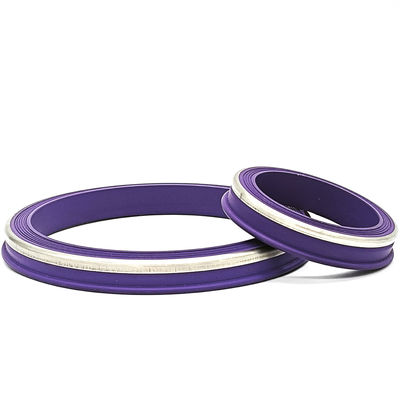

1 bis 4 Zoll Weco Figur 1502 Hammer Union Lippendichtungsring für Hammer Union

Abbildung 1502 Ersatz-Hammerunion-Lippendichtungen: Nennweiten von 1 bis 4 Zoll

Hammerunion-Lippendichtungen passen in die vorgesehene Dichtungsnut von Rohr- und Schlauchkupplungen. Die Kupplungsbeschläge positionieren und komprimieren die Dichtung während der Montage. Eine Rückhaltekante hilft, die Dichtung während der Handhabung an Ort und Stelle zu halten; passen Sie ihr Profil und ihre Abmessungen an den genauen Hersteller und die Zeichnung der Kupplung an.

Für die Wartung von Ölfeld-Flüssigkeitstransfers bestätigen Sie die Referenz der Abbildung 1502-Kupplung, die Nennweite, die Flüssigkeitszusammensetzung und die Temperaturen vor der Bestellung. Die Ersatzdichtung hat keine unabhängige Arbeitsdruckbewertung. Die spezifizierte Verbindung und die vollständige Kupplungsbaugruppe müssen für die Beanspruchung geeignet sein; Sauergas- oder Schnellentspannungsdienst erfordert eine spezielle Qualifizierung.

Referenzen für Nennweiten: 1, 1,5, 2, 3 und 4 Zoll. Bestätigen Sie die tatsächlichen Dichtungsdurchmesser, das Lippenprofil und die axiale Höhe anhand der passenden Kupplungszeichnung.

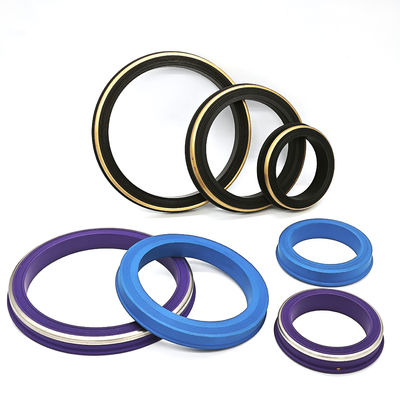

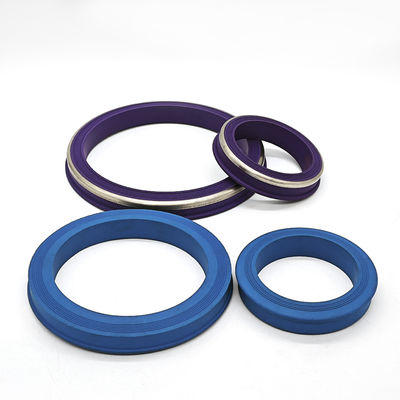

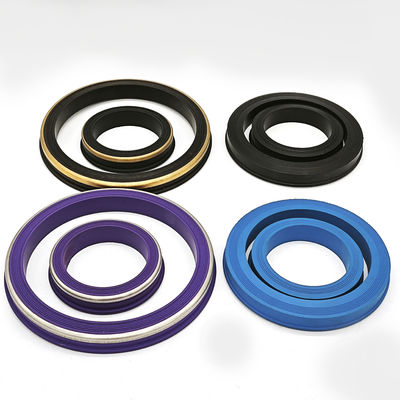

Materialoptionen: NBR (Nitril/Buna-N), HNBR und FKM-Verbindungen. PTFE- und PU-Konstruktionen erfordern eigene Spezifikationen; PTFE ist kein Gummi-Elastomer.

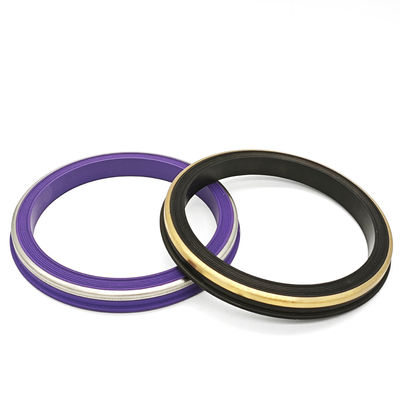

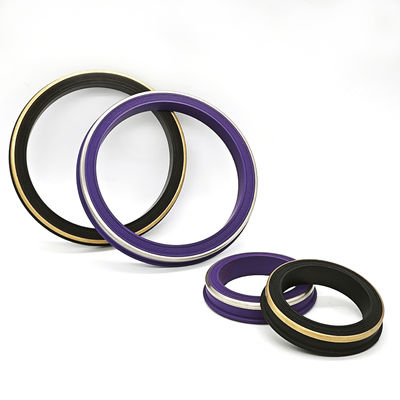

Konstruktion: Nur Gummi, Gummi mit einer spezifizierten Messing-Rücklage oder Gummi mit einer spezifizierten Edelstahl-Rücklage. Bestätigen Sie das Rücklagenprofil und die verbundene oder separate Anordnung.

Referenz für Gummihärte-Katalog: 80-85 Shore A. Vereinbaren Sie das Ziel, die Toleranz und die Verbindungsgüte für die bestellte Dichtung.

Abbildung 1502 Ersatzdichtung: Neues Muster mit Zeichnung abgleichen

Wenn Sie ein Muster für den Ersatz liefern, geben Sie an, ob es neu oder gebraucht ist. Eine verschlissene Dichtung kann gedehnt, aufgequollen oder dauerhaft komprimiert sein und sollte die Produktionsabmessungen nicht allein definieren. Stellen Sie die genehmigte Zeichnung oder die Dichtungsnut-Referenz neben das Muster.

Halten Sie jede Größe und jede Rücklagenanordnung separat gekennzeichnet. Inspizieren Sie die Kupplungsnut und befolgen Sie die Montageanleitung des Geräteherstellers. Die Farbe bestimmt nicht die Verbindung oder die Druckfähigkeit.

Shanghai Qinuo Industry Co., Ltd liefert Ersatz-Ölfelddichtungen unter den Marken Royal Way und SHQN. Anfragen zu Hammerunion-Dichtungen können anhand der genauen Kupplungsreferenz und der Dichtungszeichnung besprochen werden.

Qinuo liefert Gummi-, Kunststoff- und bearbeitete Teile für industrielle Anwendungen. Für Hammerunion-Dichtungen vereinbaren Sie die Profilabmessungen, die Verbindungsgüte und die Inspektionsanforderungen.

Bestätigen Sie Werkzeuge, Bestellmenge, Produktionsverfügbarkeit und Versand mit dem Angebot. Halten Sie jede Kupplungsabbildung, Nennweite und Verbindungsreferenz im Paket separat gekennzeichnet.

Wir betreiben ein Qualitätsmanagementsystem nach ISO 9001. Vereinbaren Sie die Zeichnungsrevision und die Material- und Maßinspektionsanforderungen mit der Bestellung. Fügen Sie die genehmigte Dichtungszeichnung-Revision, die Verbindungsgüte, die Zielhärte und -toleranz, die Fertigmaße und die anwendungsspezifischen Qualifizierungsanforderungen bei.
