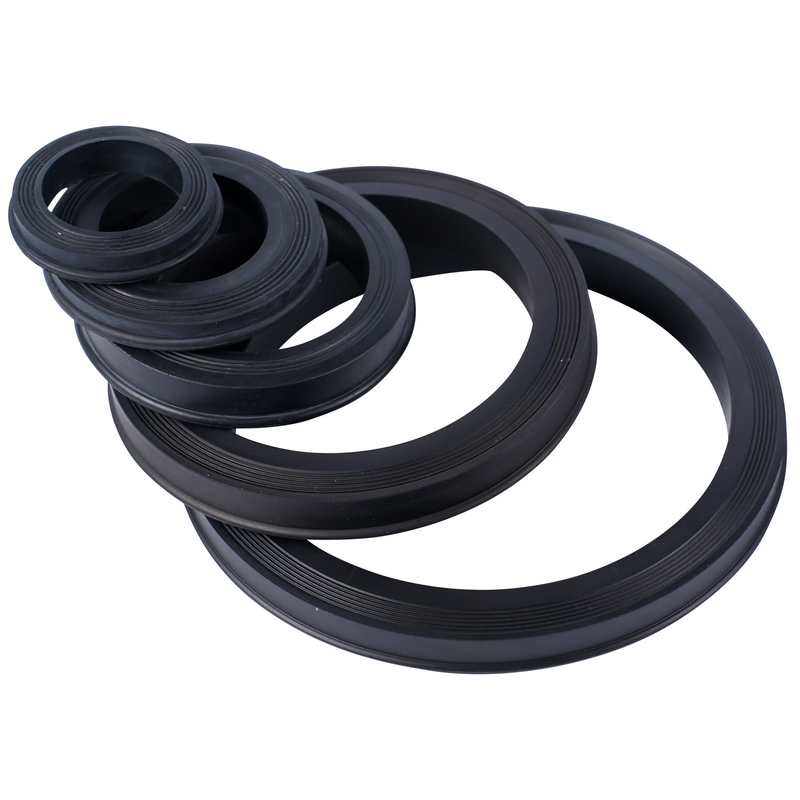

Abbildung 1502 NBR Nitril Hammer Union Lippendichtring — Auswahl des Ersatzprofils
Produktanzeige

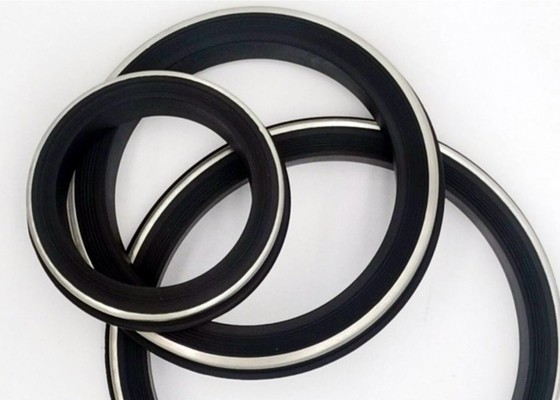

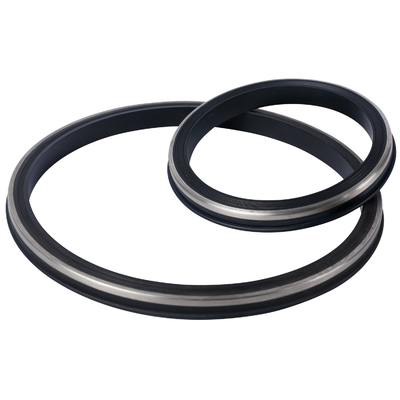

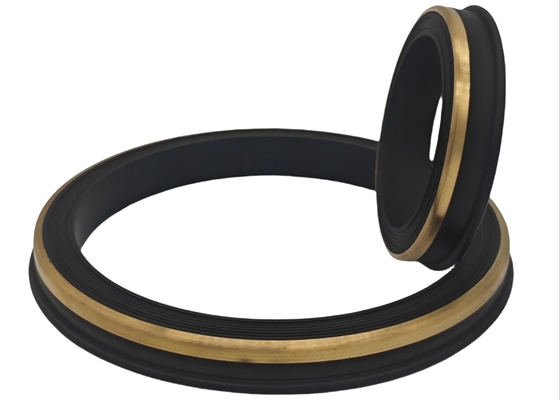

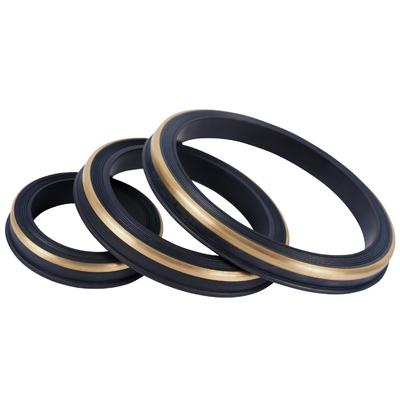

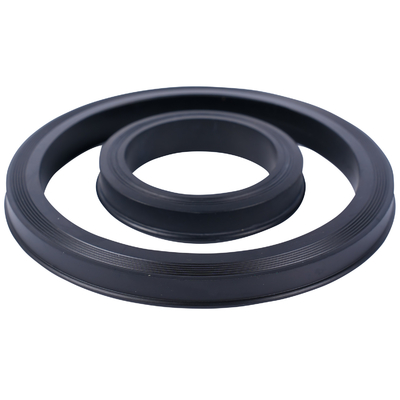

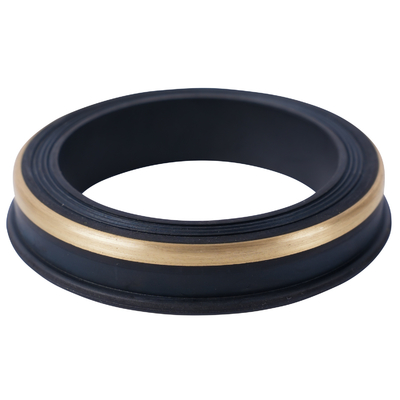

Hammer Union Dichtungen werden in den Verbindungen zwischen flexiblen Schläuchen oder Rohren in der Ölbohrindustrie eingesetzt. Die Dichtung sorgt für eine kritische flüssigkeitsdichte Verbindung innerhalb der Union-Hardware. Hammer Unions bestehen aus einem Gewindeende, einem Mutterende und einer Hammermutter, die beim Anziehen die Baugruppe mit Hilfe einer elastomeren Dichtung abdichten. Die Dichtung ist mit einer Lippe versehen, um ein Herausfallen bei Umkehrung zu verhindern. Einige Profile wie Abb. 1502, Abb. 602, Abb. 1002, Abb. 607 usw. erfordern eine Hammer Union Lippendichtung oder einen 'O'-Ring, abhängig von der Größe der Hammer Union. Wir produzieren2",3" und 4"Hammer Union Dichtungen inNitril für Standardanwendungenund in FKM oderHNBR-Qualität vorbehaltlich der Sour-Service-Qualifizierung. Zusätzlich zu den Standard-Formkautschukdichtungen bieten wir diese mit einemMessing- oder Edelstahl-Extrusionsschutzringan.
Merkmal:
1. Ölbeständigkeit
2. Temperaturgrenzen je nach ausgewählter NBR-Mischung und Exposition
3. Chemische Beständigkeit
4. Langlebig
5. Wasserdicht
6. Gas-Service-Qualifizierung je nach genauer Mischung und Betriebsbedingungen
7. Dichtpassung zur genehmigten Union-Zeichnung und Installationsanforderungen
Anwendung:
1. Öl und Gas: Weit verbreitet in Bohr-, Frack- und Produktionsbetrieben. Sie verbinden Strömungsleitungen, Drossel- und Kill-Leitungen und andere Hochdruckleitungen.
2. Industrie: Auch in Industrien zu finden, in denen Hochdruck-Flüssigkeitstransfer erforderlich ist, wie z. B. in Chemieanlagen und Bergbaubetrieben.
3. Pumpe/Zylinder/Ventil

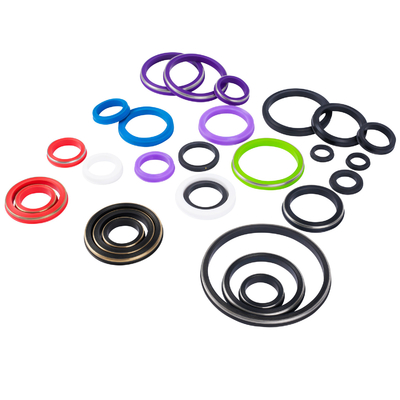

Verfügbare Typen und Größen
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, Dichtring im Guiberson-Stil
2'' 602/1002/1502, Buna/FKM/HSN (Messing/Edelstahl-Backup)
3'' 602/1002/1502, Buna/FKM/HSN (Messing/Edelstahl-Backup)
4'' 602/1002/1502, Buna/FKM/HSN (Messing/Edelstahl-Backup)
2'' FIG 206, Buna/FKM/HSN
3'' FIG 206, Buna/FKM/HSN
4'' FIG 206, Buna/FKM/HSN
Materialeinführung
Diese Auflistung konzentriert sich auf einen NBR-Nitril-Lippendichtungsersatz für eine identifizierte Figure 1502 Union. Passen Sie die Dichtung an die ursprüngliche Herstellerzeichnung und Nut an. HNBR-, FKM-, PTFE- und PU-Optionen, die im Sortiment aufgeführt sind, erfordern eine separate Prüfung der Qualität und Konstruktion; sie sind keine automatischen Ersatzteile für dieses NBR-Teil.
| Materialname |
Temperaturbereich |
Vorteil |
Nachteil |
| NBR |
NBR-Temperatur je nach ausgewählter Mischung
Kontinuierliche und Spitzenbelastung bestätigen |
1. Derzeit der am weitesten verbreitete Kautschuk in der Dichtungsindustrie
2. Außergewöhnliche Balance guter mechanischer Eigenschaften, Verschleißeigenschaften und chemischer Beständigkeit
3. Beständigkeit gegen die meisten Mineralöle und Fette |
nicht verwenden mit glykolbasierten Bremsflüssigkeiten und starken Säuren |
| HNBR (hydrierter Nitril) |
HNBR-Temperatur je nach ausgewählter Mischung
Flüssigkeits- und Ausrüstungsanforderungen bestätigen |
1. Chemische Beständigkeit
2. Breiterer Temperaturbereich als Standard-Nitril
3. Hochfestes Material, das Extrusion, Abrieb und Verschleiß widersteht
4. Wasser- und Dampfeignung je nach Mischung und Exposition
5. Sour-Service-Eignung erfordert qualitätsspezifische Qualifizierung
6. Häufig verwendet mit Erdölölen und CO2 |
nicht verwenden mit chlorierten Kohlenwasserstoffen, polaren Lösungsmitteln oder starken Säuren |
| FKM (Fluorkautschuk) |
FKM-Temperatur je nach ausgewählter Mischung
Flüssigkeits- und Ausrüstungsanforderungen bestätigen |
1. Ausgezeichnete Beständigkeit gegen höhere Temperaturen, Erdöl und Benzin
2. Gute chemische Beständigkeit, einschließlich Kältemitteln (R12)
3. Hervorragende mechanische Eigenschaften bleiben über einen weiten Temperaturbereich erhalten
4. Ammoniakexposition erfordert Prüfung der genauen FKM-Qualität
|
Aromatische Kohlenwasserstoffe, polare Lösungsmittel und das spezifizierte Lösungsmittel gegen die genaue FKM-Mischung prüfen |

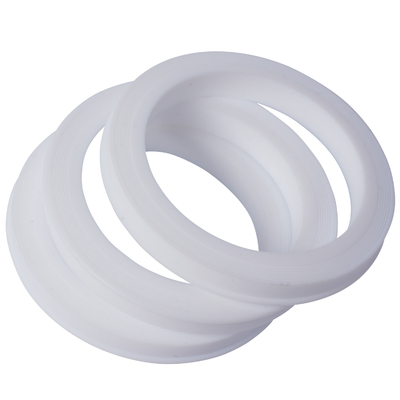

| PTFE (Polytetrafluorethylen) |
PTFE-Temperatur je nach Qualität und Dichtungsdesign
Separate Prüfung der thermoplastischen Konstruktion |
Chemische Kompatibilität je nach PTFE-Qualität, Flüssigkeitsformulierung und Temperatur |
|
Unternehmens- und Fabrikvorstellung
Shangahi Qinuo Industry Co., Ltd wurde im Jahr 2013 in der Freihandelszone Shanghai gegründet. Wir sind ein neues und hochtechnologisches Unternehmen, das F&E, Produktion und Vertrieb integriert. Seit unserer Gründung halten wir an dem Konzept "Qualität zum Überleben, Innovation kämpft für Entwicklung" fest, kontinuierliche Entwicklung und Innovation, wir haben uns im In- und Ausland einen guten Ruf erworben, Qinuo hat den Markennamen "SHQN®".
Qinuo bietet professionelle Design- und Produktionsservices für Gummiteile, Kunststoffteile und Maschinenteile an. Die Produkte werden hauptsächlich in der Öl- und Gasindustrie eingesetzt, Automobile, Haushaltsgeräte, Maschinen usw. Wir verfügen über ein professionelles Produktions- und Verkaufsteam. "Hohe Qualität, hohe Professionalität, hohe Effizienz" sind die Prinzipien unseres Handelns.
Unter Shanghai Qinuohaben wir zwei hundertprozentige Tochtergesellschaften in Nantong City, nur eine Autostunde vom Flughafen Shanghai Pudong oder dem Seehafen Shanghai entfernt, um eine schnelle Lieferung zu gewährleisten, wir haben mehr als 30 Gummi-Vulkanisiermaschinen und entsprechende Geräte, so dass Qinuo mehr als 20 Arten von Gummi-Ringen oder anderen Gummiprodukten zusammen produzieren kann, um die Anforderungen unserer Kunden zu erfüllen. Unsere monatliche Kautschukverarbeitungskapazität kann bis zu 20 Tonnen (ca. 40.000 lbs) oder mehr betragen. Und Qinuo wächst weiterhin schnell.
Wir übernehmen ein umfassendes Qualitätsmanagementsystem basierend auf derISO9001, unsere Produkte werden hauptsächlich in dieVereinigten Staaten, Kanada, Großbritannien, Deutschland, Finnland, Australien und mehr als 100 Länder weltweit exportiert. Qinuo wünscht sich aufrichtig eine Zusammenarbeit mit Ihnen.
FAQ
Q1. Sind Sie eine Fabrik oder ein Handelsunternehmen?
Wir haben zwei hundertprozentige Tochtergesellschaften in Nantong City, nur eine Autostunde vom Flughafen Shanghai Pudong oder dem Seehafen Shanghai entfernt, um eine schnelle Lieferung zu gewährleisten.
Q2. Was ist Ihre Musterrichtlinie?
Wir können die Probe liefern, wenn wir fertige Teile auf Lager haben, aber für kundenspezifische Teile muss die Werkzeuggebühr bezahlt werden.
Q3. Können Sie nach Mustern oder Zeichnungen produzieren?
Ja, wir können nach Ihren Mustern oder technischen Zeichnungen produzieren. Wir können die Formen und Vorrichtungen bauen.
Q4. Was ist Ihre Lieferzeit?
Wenn die Ware auf Lager ist, sind es in der Regel 5-7 Werktage nach Erhalt Ihrer Zahlung. Ungefähr 7-15 Werktage, wenn wir eine Form haben, oder 21-30 Werktage ohne Form. Die genaue Lieferzeit hängt von den Artikeln und der Menge Ihrer Bestellmenge ab.
Q5.Was sind Ihre Zahlungsbedingungen?
Für Muster und kleine Bestellungen, 100% T/T oder Paypal. Für Großbestellungen, T/T 30% als Anzahlung und 70% vor Lieferung. Wir zeigen Ihnen die Fotos der Produkte und Pakete, bevor Sie den Restbetrag bezahlen.
Q6. Warum sollten Sie sich für eine Zusammenarbeit mit uns entscheiden? Was ist Ihr Vorteil?
1). Starker Punkt: Wir haben unsere eigene Fabrik, daher können wir hohe Qualität zu einem angemessenen und günstigen Preis garantieren 2). Wir können Ihnen einen guten After-Sales-Service und eine schnelle Lieferung anbieten. 3). Wir können verschiedene Größen und Farben nach Kundenwunsch anbieten. 4). Durch Langzeittests hat sich die Qualität als ausgezeichnet erwiesen. 5). Aktualisiertes Produktdesign. 6). Fortschrittlicher Herstellungsprozess, der globale Standards erfüllt. 7). Wir gewinnen durch hohe Qualität und haben dann eine langfristige Geschäftsbeziehung.
Q7. Wie gestalten Sie unsere Geschäftsbeziehung langfristig und gut?
1). Wir halten gute Qualität und wettbewerbsfähigen Preis um sicherzustellen, dass unsere Kunden profitieren; 2). Wir respektieren jeden Kunden als unseren Freund und wir machen aufrichtig Geschäfte und schließen Freundschaften mit ihnen, egal woher sie kommen. Unsere Öl- und Gas-Teile sind vielfältig und umfangreich, daher ermutigen wir Sie, uns die Zeichnung oder Muster zuzusenden, wenn kein Artikel vorhanden ist, den Sie benötigen.
Wenn Sie also Fragen zu Kunststoff- und Gummiteilen haben, kontaktieren Sie uns bitte! Wir freuen uns auf die Zusammenarbeit mit Ihnen!
Bestellung von Abbildung 1502 NBR Lippendichtungen: Identifizieren Sie die ursprüngliche Nut und den Lippenabschnitt
Für einen Ersatz der Abbildung 1502 geben Sie bitte den Ausrüstungshersteller, die Teilenummer und die Nenn-Union-Größe an. Die vorhandene Weco-Referenz identifiziert eine Kompatibilitätsanfrage; die Passform muss anhand der tatsächlichen Baugruppe bestätigt werden. Geben Sie die Dichtungsdurchmesser, die Gesamthöhe, den Lippenabschnitt und die Details des Stützrings aus der Originalzeichnung oder einem identifizierbaren Muster an.
Die Lippengeometrie und die Sitzflächen bestimmen, wie die Dichtung in die Union-Nut passt. Überprüfen Sie die Nut und die Gegenstücke vor dem Einbau eines Ersatzteils auf Beschädigungen. Geben Sie die Konstruktion nur aus Gummi, mit Messing-Hinterlegung oder mit Edelstahl-Hinterlegung genau nach Vorgabe des Originaldesigns an. Ersetzen Sie keine allgemeine O-Ring-Dichtung oder eine andere Abbildung nur aufgrund der Nenn-Größe.
Wählen Sie die NBR-Mischung für die tatsächliche Öl- oder Bohrflüssigkeitsformulierung, den Temperaturzyklus und die Reinigungsbelastung. Bestätigen Sie den Härtegrad, die Shore-Prüfskala und die Toleranz vor der Bestellung. Die breitere Größen- und Materialliste beschreibt Anfragen über das gesamte Sortiment; die genehmigte Abbildung 1502 Zeichnung definiert das gelieferte Teil. Bestätigen Sie die Anschlussdruckanforderungen anhand der vollständigen Union-Hardware.
