HNBR-Hammer-Verbindungsdichtungen für bestimmte Gasbelastungsbedingungen
Hammer-Verbindungsdichtungen werden in den Verbindungen zwischen flexiblen Schläuchen oder Rohren verwendet, die in der Ölbohrindustrie verwendet werden.
Die Hammerverbindungen bestehen aus einem Fadenende, einer Mutterninde und einer Hammermutter, die beim Anziehen die Verbindung mit Hilfe einer elastomeren Dichtung versiegeln.Die Dichtung ist geschlossen, um zu verhindern, dass sie beim Umdrehen herausfällt.
Zu den typischen Hammer-Union-Typen gehören mit einem Durchmesser von mehr als 50 cm3,Schweißschläger-Hammerverbindungen (602, 1502 und 2202),Schweiß- und Schleifschleifschleifschleifschleif (100 bis 400)
Wir stellen derzeit hauptsächlich Gewerkschaftssiegel zur Verfügung, die für Die FIG 1502, FIG 1002, FIG 602, FIG 206 und FIG 607und andere Typen, die wir nach Mustern oder Zeichnungen anpassen können
Was das Union Seal angeht, können wir Ihnen Folgendes bieten:
| Typen |
Ausnahme |
|
Siegel der Union mit Messingring
|
Ein Messing-Ring unterstützt das Elastomer in der übereinstimmenden Verbindung.alkalische und salzhaltige Flüssigkeiten erfordert eine Überprüfung der tatsächlichen Legierungs- und Betriebsbedingungen.
|
|
Siegel der Union mit einem Ring aus Edelstahl
|
Die Korrosionsbeständigkeit hängt von der Legierung, der Fluidzusammensetzung und der Temperatur ab.Chlorid identifizieren, Säure- und Reinigungsflüssigkeitsbelastung vor Auswahl.
|
|
Gummibündnissiegel
|
Eine nicht gestützte Gummidichtung ist nur dann zu verwenden, wenn dies in der ursprünglichen Verbundkonstruktion vorgesehen ist.Temperaturfähigkeit und Extrusionsbeständigkeit hängen von der ausgewählten Verbindung und der kompletten Montage ab- Vergleichen Sie nicht die Versiegelungen mit und ohne Versiegelung nur durch die Nenngröße.
|

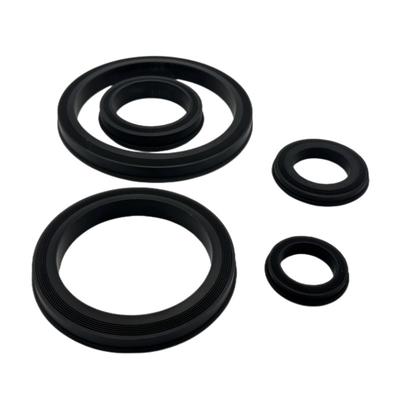

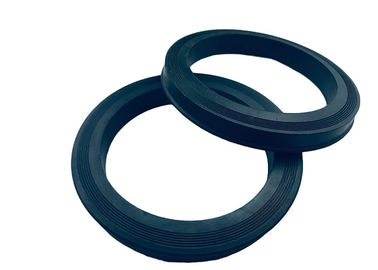

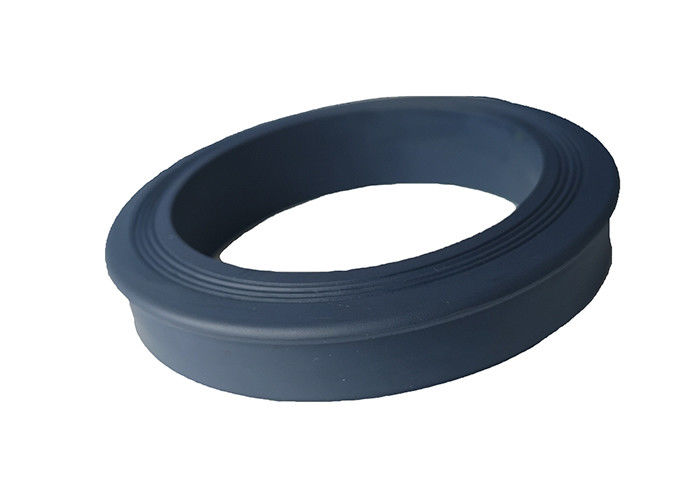

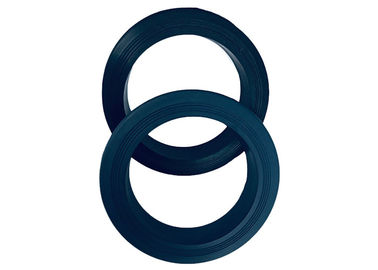

Detaillierte Fotos
HNBR-Untersuchung zum Unionssiegel: Gaszusammensetzung und -dekompressionszyklus
Diese HNBR-Hammerverbindungsdichtungen verwenden auch die HSN-Materialbezug; bestätigen Sie die genaue Zusammensetzung Bezeichnung bei der Bestellung.3-Zoll- und 4-Zoll-Nennbohrungsoptionen oder Zeichnungsanpassung. Hersteller, Bild, Bauteilnummer und Dichtungsmaße zusammen angeben.
Für gashaltige Flüssigkeiten müssen die Gaszusammensetzung, die H2S- und CO2-Konzentration, Betriebsdruck und -temperatur, die Expositionsdauer und der erwartete Druckluftdruckzyklus angegeben werden.Die Qualifikation muss für die genaue HNBR-Formulierung und Härte gelten.Der Name der Materialfamilie allein stellt weder H2S-Widerstand noch Widerstand gegen schnelle Gasdekompression fest.
Bei einem Ersatz müssen Lippenprofil, Innen- und Außendurchmesser, Höhe und Messing, Edelstahl- oder ununterstützte Konstruktion anhand der ursprünglichen Bauteilzeichnung bestätigt werden.Überprüfen Sie den Stützring und die Dichtungsrohr sowie das ElastomerEine Ersatzdichtung kann keine beschädigte Hardware wiederherstellen oder die vollständige Montagebewertung ändern.
Die erforderlichen Inspektionsunterlagen und die Identifizierung der Mischungen müssen in die Anfrage einbezogen werden, und die Ersatzserien müssen durch Teilverweise nachvollziehbar sein.die Temperaturbereiche sind für dieses Produkt keine zertifizierten Grenzwerte. Vor dem Gebrauch die zur Verfügung gestellten Daten über die Verbindung und die Betriebsanforderungen der Ausrüstung bestätigen.
Einleitung
|
Material
|
Temperaturbereich
|
Auswahlüberlegungen
|
|
Nitril
|
-40 bis 120°C
-40°F bis 248°F
|
1Derzeit ist dieam häufigsten verwendete Kautschukin der Robbenindustrie
2.Aussergewöhnliches Gleichgewicht zwischen guten mechanischen Eigenschaften, Verschleiß und chemischer Beständigkeit
3.Widerstandsfähigkeit gegen die meisten Mineralöle und Fette
|
|
HNBR
|
-40 bis 160°C
-40°F bis 320°F
|
1. Chemische Resistenz
2.Widerer Temperaturbereich als Standardnitril
3.Hochfestigkeitsmaterial, das gegen Extrusion, Abrieb und Verschleiß bestand ist
4.Die Eignung für Wasser und Dampf hängt von der Qualität der Verbindung und den Expositionsbedingungen ab.
5.H2S-Dienst erfordert eine verbindungsspezifische Qualifikation für die angegebene Konzentration, den angegebenen Druck und die angegebene Temperatur
6.Allgemein bei Erdöl und CO2 verwendet
|
|
FKM
|
-26°C bis 230°C
-15°F bis 446°F
|
1.Ausgezeichnete Beständigkeit gegen höhere Temperaturen, Erdöl und Benzin
2.Bestätigen Sie die Kompatibilität mit jeder chemischen Substanz oder jedem Kältemittel und der ausgewählten FKM-Klasse
3.Mechanische Eigenschaften und Kompressionssatz hängen von der Formulierung und Temperatur ab
4Ammoniakdienst erfordert eine spezifische Zusammenschlusskompatibilitätsbestätigung; keine allgemeine Eignung für FKM
|
| PTFE |
Die Temperaturgrenzwerte hängen von der PTFE-Qualität und dem vollständigen Dichtungsdesign ab.
|
Breite chemische Beständigkeit; Bestätigen Sie die PTFE-Klasse, Flüssigkeits- und Dichtungsdesign
|
| Kunststoff aus PU |
-54°C bis 105°C
-65°F bis 220°F
|
1.Thermoplastisches Elastomer mit höherer Zugfestigkeit, Zähigkeit und Verschleißbeständigkeit
2.Große Kombination aus Härte und Elastizität
3.Low-Temperatur-Flexibilität hängt von der PU-Klasse ab
4.Hydraulischer Einsatz erfordert eine entsprechende PU-Klasse und Dichtung; es wird keine Druckbewertung für diese Dichtung festgelegt
|
