FKM Hammer Union Siegelringe: Zusammensetzung und Rückstellungswahl
Die Verdichtungen sind wesentliche Bestandteile, die in der Ölbohrindustrie für die Verbindung von flexiblen Schläuchen oder Rohren verwendet werden.Diese Dichtungen sorgen für eine flüssigkeitsdichte Verbindung innerhalb der Union Hardware, was für die Aufrechterhaltung der Systemintegrität und die Verhinderung von Lecks von entscheidender Bedeutung ist.
Wenn die Hammermutter zusammengehalten wird, wird die Anlage zusammengedrückt.mit einer Breite von mehr als 20 mm,Die Dichtung ist mit einer Lippe ausgelegt, um zu verhindern, daß sie sich bei Umkehrung der Verbindung löst.
Zu den gängigen Typen von Hammer Unions gehören:
mit einer Breite von mehr als 50 mm, Die Kennzeichnungen der Figuren sind 40, 50, 602 und 1502; diese Nummern sind keine Nennbohrungen.
Butt-Weld-Hammerverbände:602, 1502 und 2202 sind die Referenzen der Figuren.
mit einem Durchmesser von mehr als 20 mm:Die Zahlen beziehen sich auf 100 bis 400; bestätigen Sie die Nennbohrungsgröße separat und geben Sie an, ob die Verbindung mit Gewinde oder mit Schweißvorrichtung geschweißt ist.
Das derzeitige Produktangebot umfaßt vor allemFIG1502, FIG1002, FIG602, FIG206 und FIG607Darüber hinaus haben wir die Möglichkeit, Dichtungen für andere Typen anhand von gelieferten Proben oder detaillierten technischen Zeichnungen anzupassen.

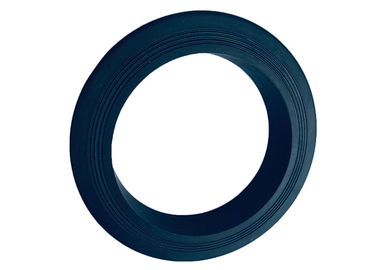

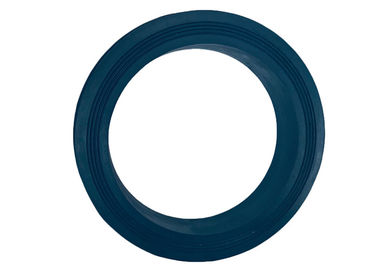

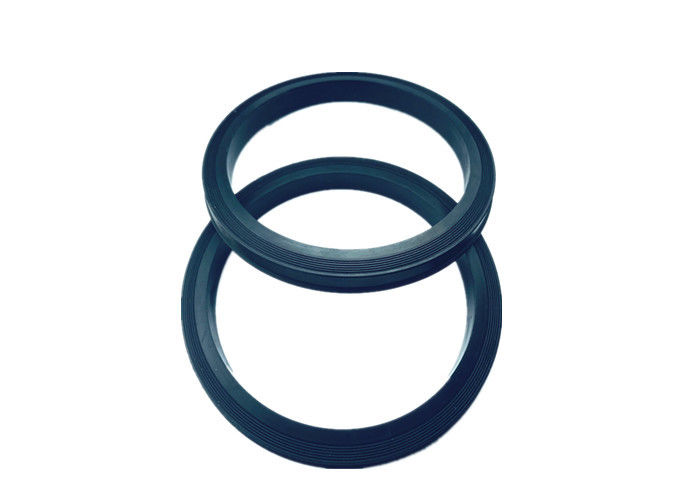

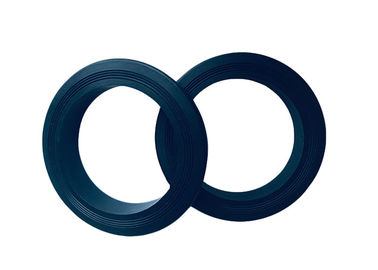

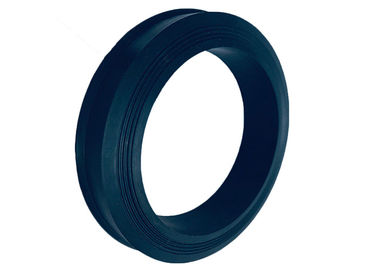

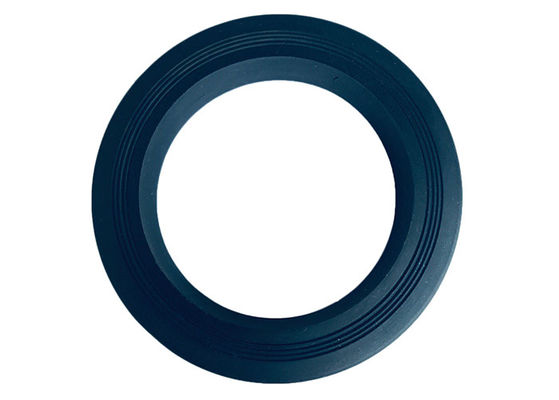

Detaillierte Fotos
Was das Union Seal angeht, können wir Ihnen Folgendes bieten:
Unionssiegel mit Messingring:Ein Messing-Ring unterstützt das Elastomer in der übereinstimmenden Verbindung.alkalische und salzhaltige Flüssigkeiten erfordert eine Überprüfung der tatsächlichen Legierungs- und Betriebsbedingungen.
Unionssiegel mit Ringen aus Edelstahl:Die Korrosionsbeständigkeit hängt von der Legierung, der Fluidzusammensetzung und der Temperatur ab.Chlorid identifizieren, Säure- und Reinigungsflüssigkeitsbelastung vor Auswahl.
Gummibündnissiegel:Eine nicht gestützte Gummidichtung ist nur dann zu verwenden, wenn dies in der ursprünglichen Verbundkonstruktion vorgesehen ist.Temperaturfähigkeit und Extrusionsbeständigkeit hängen von der ausgewählten Verbindung und der kompletten Montage ab- Vergleichen Sie nicht die Versiegelungen mit und ohne Versiegelung nur durch die Nenngröße.
Auswahl des FKM-Gewerkschaftssiegels für Flüssigkeits- und Temperaturdienst
Diese FKM-Verbindungsdichtungsringe decken die Verbindungsreferenzen der Fig. 602, 1002 und 1502 mit 2-Zoll-, 3-Zoll- und 4-Zoll-Nenngrößen oder Zeichnungsanpassung ab.NennbohrungEine Ziffernzahl oder eine Nenngröße allein stellen nicht die Austauschbarkeit her.
Bei einem Ersatzteil ist die Originalreferenz des Teils sowie eine Zeichnung oder eine unverbrauchte Probe mit der Dichtungslipe und dem Trägerring anzugeben.Dauer- und Spitzentemperatur, und Druckzyklen. Für die H2S- oder Gasdekompressionsbelastung ist eine Qualifikation für die exakte Verbindung und den Auftrag anzufordern; eine allgemeine FKM-Beschreibung reicht nicht aus.
Die folgende Materialtabelle ist eine Auswahlreferenz aus den vorhandenen Produktinformationen.Vor dem Einsatz müssen die bereitgestellten Daten über die Verbindung und die vollständige Zusammenschlussberechtigung bestätigt werden.Die Eignung für Dampf-, Kältemittel- und Sauerversorgung ist gesondert zu prüfen.
Einleitung
|
Material
|
Temperaturbereich
|
Auswahlüberlegungen
|
|
Nitril
|
-40 bis 120°C
-40°F bis 248°F
|
1Derzeit ist dieam häufigsten verwendete Kautschukin der Robbenindustrie
2.Aussergewöhnliches Gleichgewicht zwischen guten mechanischen Eigenschaften, Verschleiß und chemischer Beständigkeit
3.Widerstandsfähigkeit gegen die meisten Mineralöle und Fette
|
|
HNBR
|
-40 bis 160°C
-40°F bis 320°F
|
1. Chemische Resistenz
2.Widerer Temperaturbereich als Standardnitril
3.Hochfestigkeitsmaterial, das gegen Extrusion, Abrieb und Verschleiß bestand ist
4.Die Eignung für Wasser und Dampf hängt von der Qualität der Verbindung und den Expositionsbedingungen ab.
5.H2S-Dienst erfordert eine verbindungsspezifische Qualifikation für die angegebene Konzentration, den angegebenen Druck und die angegebene Temperatur
6.Allgemein bei Erdöl und CO2 verwendet
|
|
FKM
|
-26°C bis 230°C
-15°F bis 446°F
|
1.Ausgezeichnete Beständigkeit gegen höhere Temperaturen, Erdöl und Benzin
2.Bestätigen Sie die Kompatibilität mit jeder chemischen Substanz oder jedem Kältemittel und der ausgewählten FKM-Klasse
3.Mechanische Eigenschaften und Kompressionssatz hängen von der Formulierung und Temperatur ab
4Ammoniakdienst erfordert eine spezifische Zusammenschlusskompatibilitätsbestätigung; keine allgemeine Eignung für FKM
|
| PTFE |
Die Temperaturgrenzwerte hängen von der PTFE-Qualität und dem vollständigen Dichtungsdesign ab.
|
Breite chemische Beständigkeit; Bestätigen Sie die PTFE-Klasse, Flüssigkeits- und Dichtungsdesign
|
| Kunststoff aus PU |
-54°C bis 105°C
-65°F bis 220°F
|
1.Thermoplastisches Elastomer mit höherer Zugfestigkeit, Zähigkeit und Verschleißbeständigkeit
2.Große Kombination aus Härte und Elastizität
3.Low-Temperatur-Flexibilität hängt von der PU-Klasse ab
4.Hydraulischer Einsatz erfordert eine entsprechende PU-Klasse und Dichtung; es wird keine Druckbewertung für diese Dichtung festgelegt
|
