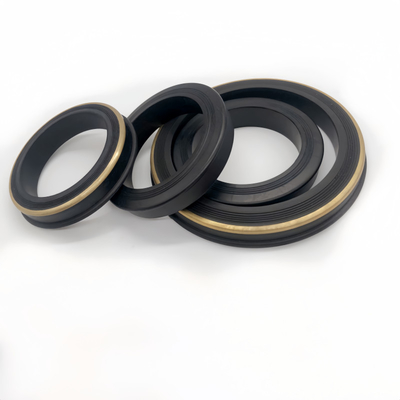

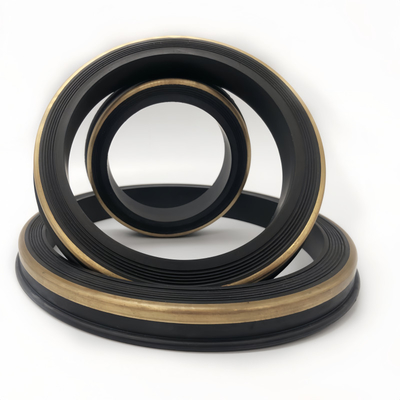

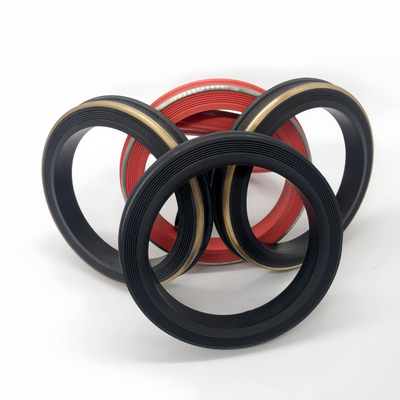

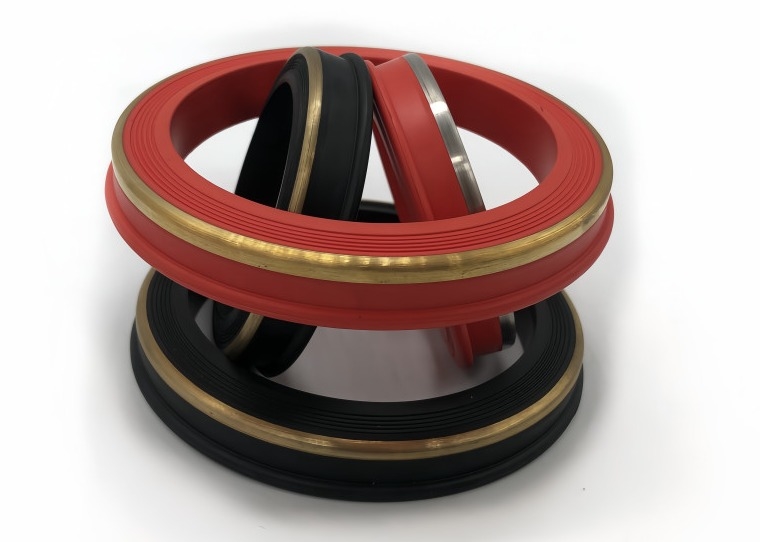

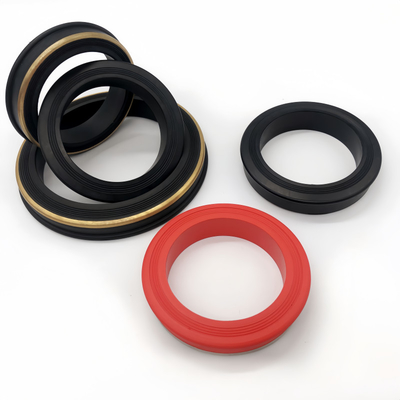

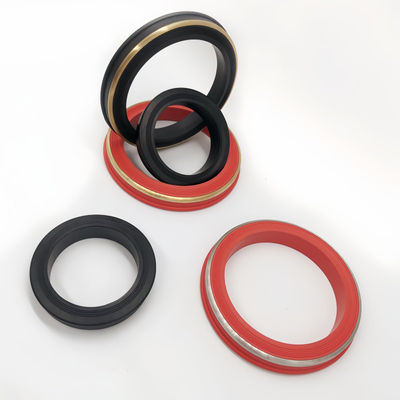

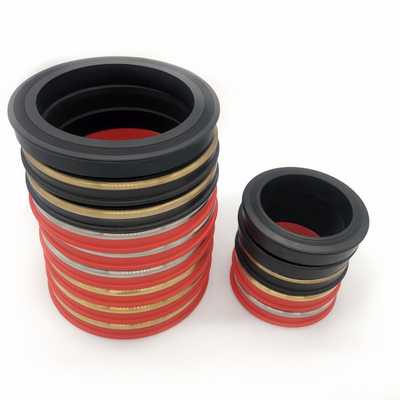

2 bis 4 Zoll Abbildung 1502 Hammer Union Dichtungen
Produkteinführung
Hammer Union Seals werden in den Verbindungen zwischen flexiblen Schläuchen oder Rohren verwendet, die in der Ölbohrindustrie verwendet werden.
Hammer-Verbindungen bestehen aus einem Gewindeende, einer Nussende und einer Hammernuss, die beim Anziehen mit Hilfe einer elastomeren Dichtung die Montage versiegeln.Die Dichtung ist geschlossen, um zu verhindern, dass sie beim Umdrehen herausfällt.
Einleitung
Diese Anfrage betrifft die Ersatzdichtungen nach Abbildung 1502 mit Messingrücklage für die aufgeführten 2 bis 4 Zoll großen Nennverbindungen.Sie werden mit der ursprünglichen Zeichnung abgeglichen und die Elastomerqualität für die tatsächliche Flüssigkeits- und Temperaturbelastung ausgewählt.PTFE ist eine separate thermoplastische Konstruktion, die eine eigene Designüberprüfung erfordert.
| Material |
Temperaturbereich |
Vorteil |
Mängel |
| NBR ((Nitril, Buna-N) |
Dauer- und Spitzentemperatur von NBR nach zugelassenem Gehalt
Bestätigen Sie die tatsächliche Fluid- und Temperaturbelastung
|
1.Derzeit der am weitesten verbreitete Kautschuk in der Robbenindustrie
2.Aussergewöhnliches Gleichgewicht zwischen guten mechanischen Eigenschaften, Verschleiß und chemischer Beständigkeit
3.Widerstandsfähigkeit gegen die meisten Mineralöle und Fette
|
Nicht mit Glykol-basierten Brackflüssigkeiten und starken Säuren verwenden |
| HNBR |
HNBR-Temperatur nach ausgewählter Verbindung
Erfordert die Genehmigung für Flüssigkeit und Ausrüstung
|
1.Verbindung auf Nitrilbasis mit verbesserter chemischer Beständigkeit
2.weiter Temperaturbereich
3.Hochfestigkeitsmaterial, das Extrusion, Abrieb und Verschleiß widersteht
4.Die Eignung für Wasser und Dampf erfordert eine Überprüfung der Verbindungen und der Exposition
5.Für die geeignete Sour-Service-Fähigkeit sind spezifische Qualifikationen erforderlich.
6.Häufig bei Erdöl und CO2 verwendet
|
Nicht mit chlorierten Kohlenwasserstoffen, polaren Lösungsmitteln oder starken Säuren verwenden |
| FKM ((Fluorkohlenwasserstoff) |
FKM-Temperatur nach ausgewählter Verbindung
Erfordert die Genehmigung für Flüssigkeit und Ausrüstung
|
1.Exzellente Beständigkeit gegen höhere Temperaturen, Erdölöle und Gasoline
2.Weite Bandbreite der chemischen Resistenz
3.Großes Ozon, Wetter und Alterungsbeständigkeit
|
1.Schlechte Niedertemperaturcharakteristik
2.Überprüfen Sie H2S, Amine, heißes Wasser und Dampf gegen die genaue FKM-Verbindung
|
| PTFE |
PTFE-Temperatur nach Qualität und Dichtungsbau
Einzelne Überprüfung der thermoplastischen Konstruktion
|
1- chemische Resistenz, Resistenz gegen verschiedene organische Lösungsmittel
2.Hohe Dichtungsleistung
3.Anti-Aging
4.Wärmebeständigkeit
|
|
Liste aller verfügbaren Hammer Union-Dichtungen
1'' 1502, Buna/FKM/HSN
1-1/2' 1502, Buna/FKM/HSN
2' 607, Guiberson-Stil Siegelring
2'' 602/1002/1502, Buna/FKM/HSN ((Brass/Edelstahlrücklage)
3'' 602/1002/1502, Buna/FKM/HSN ((Brass/Edelstahlrücklage)
4'' 602/1002/1502, Buna/FKM/HSN ((Brass/Edelstahlrücklage)
2'' FIG 206, Buna/FKM/HSN ((AS568-228)
3-Zoll-Siegel Abbildung 206; Größenreferenz nach genehmigter Unionszeichnung
4-Zoll-Siegel Abbildung 206; Größenreferenz nach genehmigter Unionszeichnung
Einzelheiten zum Produkt
Unternehmensprofil
Shanghai Qinuo Industry Co., Ltd. ist einewurde im Jahr 2013 in der Freihandelszone Shanghai gegründet,Wir sind ein neues und hochtechnologisches Unternehmen.Seit seiner Gründung haben wir uns an das Konzept "Qualität für das Überleben, Innovation für die Entwicklung" gehalten.Weiterentwicklung und Innovation, gewannen wir einen guten Ruf im In- und Ausland, Qinuohat einen Markennamen "SHQN".
Qinuo bietet professionelleKonstruktions- und Produktionsdienstleistungen für Kautschukprodukte, hauptsächlich in der ÖlindustrieGasindustrieWir haben eine Reihe von"Hochqualität, hohe Professionalität, hohe Effizienz"die Grundsätze, wie man Dinge macht.
Unter dem Shanghai Qinuo haben wirzwei hundertprozentige Fabriken in NantongNur eine Stunde.Fahren Sie zum Flughafen Shanghai Pudong oder zum Hafen von Shanghai, um dieSchnelle LieferungWir habenmehr als30 Verbrennungsmaschinen für Gummiund entsprechende Ausrüstung, damit Qinuomehr als 20 Arten von Gummiringe oder andere Gummiprodukte zusammen, um unseren Kunden zu erfüllenWir haben eine große Kapazität für die Verarbeitung von Kautschuk, die bis zu 40 Tonnen (ca. 80.000 Pfund) oder mehr beträgt.Und Qinuo wächst immer noch schnell.
Wir übernehmen ein umfassendes Qualitätsmanagementsystem basierend auf der ISO9001, unsere Produkte sind
hauptsächlich in die Vereinigten Staaten, Kanada, Großbritannien, Deutschland, Australien ausgeführtmehr als 100LänderQinuo ist aufrichtig bereit, mit Ihnen zusammenzuarbeiten.
Verpackung und Lieferung
Shanghai Qinuo Industrie garantiert jederzeit von der Produktion bis zur Lieferung, und wir akzeptieren kundenspezifische Verpackung. Wenn Sie irgendwelche Fragen haben, sagen Sie uns bitte, wenn Sie frei sind.
Messinggestützte Abbildung 1502 Bestellungen: Geben Sie jede Größe und jeden Stützring separat an
| Einzelheiten der Bestellung |
Spezifikation zu bestätigen |
| Nennwert |
Geben Sie die genaue Referenz, den Hersteller und die Teilnummer der 2, 3 oder 4 Zoll großen Verbindung an. Der aufgeführte Bereich definiert weder Diametern noch Austauschbarkeit. |
| Verstärkung aus Messing |
Angaben zu den Ringmaßen, den Materialanforderungen, der Position und der Befestigungs- oder Montagedetails aus der genehmigten Zeichnung. |
| Elastomerprofil |
Bestätigen Sie die Lippengeometrie, die Diametern der Dichtungen, die Achshöhe und die Toleranzen der Rillen für jede Größe. |
| Zusammensetzung und Härte |
Wählen Sie eine NBR-, HNBR- oder FKM-Klasse für die tatsächliche Flüssigkeit und die tatsächliche Belastung aus.Bestätigen Sie vor der Lieferung die alte 85D-Referenz und die erforderliche Prüfskala. |
| Inspektion |
Einvernehmliche Prüfungen der Abmessungen, des Materials und der Anpassung. |
