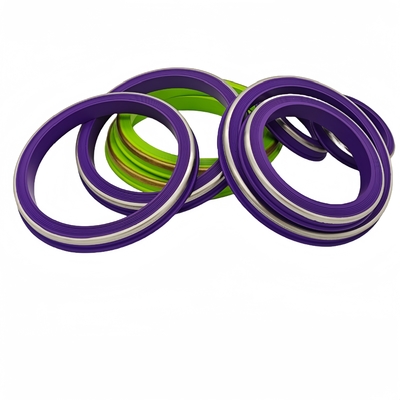

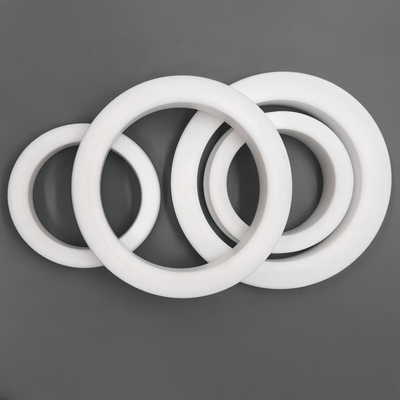

Buna- und HNBR-Hammerunion-Dichtungen – Größen- und Farbreferenzen für FIG 1002 / 1502

Hammerunion-Dichtungen werden in den Verbindungen zwischen flexiblen Schläuchen oder Rohren in der Ölbohrindustrie eingesetzt. Das Dichtungsprofil wird für die angegebene Union-Hardware und die Betriebsbedingungen ausgewählt.
Hammerunions bestehen aus einem Gewindeende, einem Mutterende und einer Hammermutter, die beim Anziehen die Baugruppe mit Hilfe einer elastomeren Dichtung abdichten. Die Dichtung ist mit einer Lippe versehen, um ein Herausfallen bei Umkehrung zu verhindern.
Einige Profile wie Fig 206, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 usw. erfordern eine Hammerunion-Lippendichtung oder einen 'O'-Ring, abhängig von der Größe der Hammerunion.
Die Nennmaße der Unions umfassen 1, 1,5, 2, 3, 4, 6 und 7 Zoll. Wählen Sie die spezifische Buna/NBR- oder HNBR-Mischung und eventuelle Messing- oder Edelstahl-Stützkomponenten gemäß der Union-Zeichnung. FKM-Referenzen sind separate Materialoptionen. Sauergas- oder -flüssigkeitsdienst erfordert eine Qualifizierung der tatsächlichen Mischung und Baugruppe.

Farbkennzeichnung ersetzt keine Mischungsfreigabe

Geben Sie für jede Bestellzeile den Union-Hersteller, die Bezeichnung FIG 1002 oder 1502, die Nenngröße und die Revisionsnummer der Zeichnung an. Bestätigen Sie die Dichtungsabmessungen und alle erforderlichen Stützteile, anstatt davon auszugehen, dass jede aufgeführte Größe für beide Figuren passt.

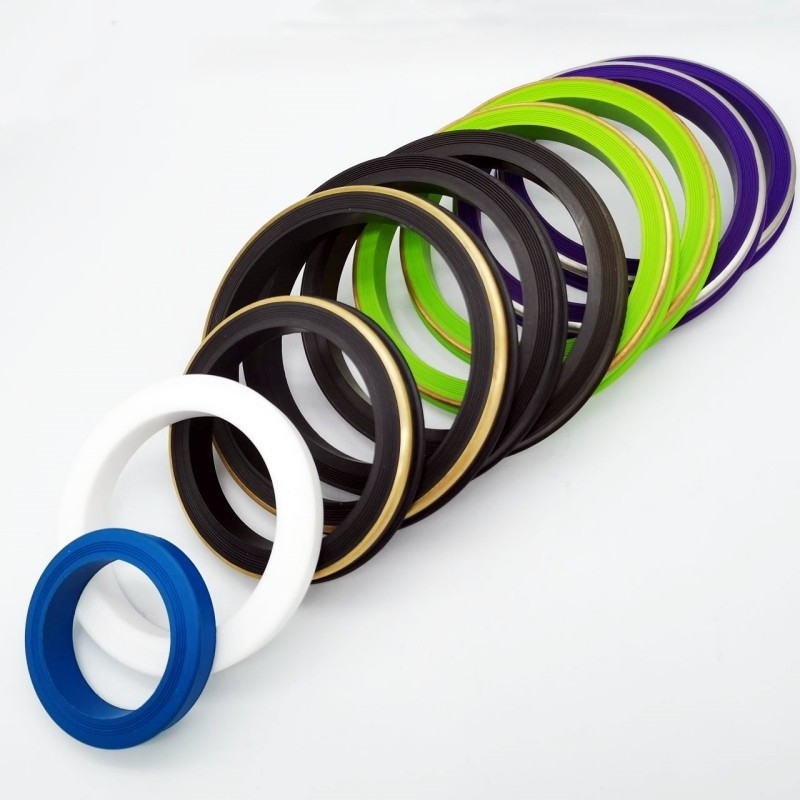

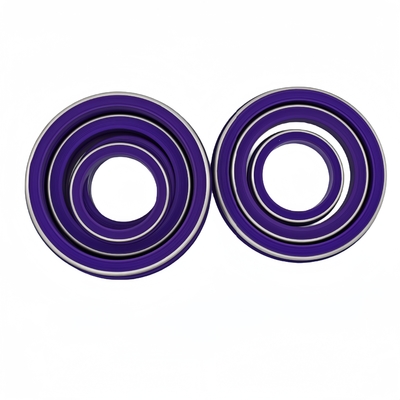

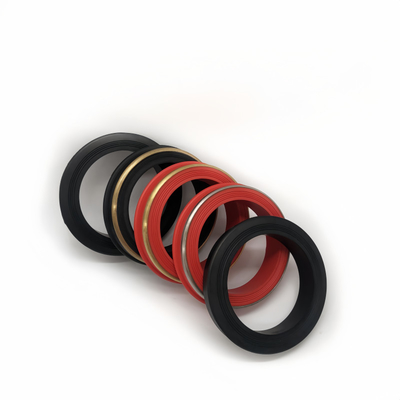

Wenn eine schwarze, blaue oder violette Kennzeichnung erforderlich ist, vereinbaren Sie die Farbe zusammen mit der Mischungsreferenz und der Teilenummer. Die Farbe allein identifiziert nicht Buna, HNBR, Härte oder die Qualifizierung für Sauergasdienst. Bewahren Sie die freigegebenen Material- und Zeichnungsreferenzen mit dem gelieferten Teil auf.

Für Anfragen zu Sauergas oder -öl geben Sie die Flüssigkeitszusammensetzung, Temperatur, Druckzyklen und die erforderlichen Qualifikationsdokumente an. Bestätigen Sie die tatsächliche Mischung und die vollständige Union-Konstruktion, bevor Sie die Betriebszulassung oder Druckgrenzen angeben.

Was wir von Shanghai Qinuo Industry anbieten:

Gummi-O-Ringe

• Gummi-O-Ringe - Gummi-O-Ringe der Serie As568/Gummi-O-Ringe nach JB-Standard.
• Verkapselte Gummi-O-Ringe – Silikon-/FKM-Gummi-O-Ringe
• PTFE-beschichtete Gummi-O-Ringe – Gummi-O-Ringe in verschiedenen Farben

Hammerunion-Dichtungen – 1" 1,5" 2 3" 4" 6" 7"

• Gummi-Hammerunion-Dichtungen – Buna/FKM/HNBR-Gummityp

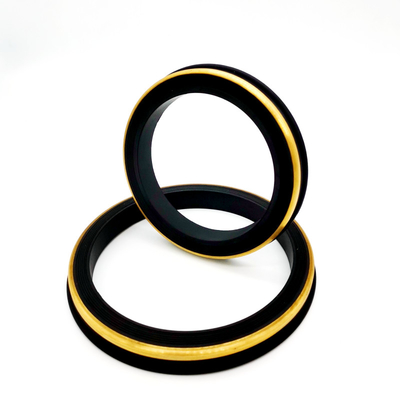

• Gummi mit Messing- oder Edelstahl-Rückseite

Swab Cups

• V-Typen 4" 5,5" usw.
• TA-Typ
• MV-Typ
• NUF-Typ
• TUF-Typ

​

Gummidichtungs-Kits – kundenspezifische Verpackung oder Etikettierung verfügbar

• #10 Einstellwerkzeug – Mit Berstscheibe
• #20 Einstellwerkzeug – Mit Berstscheibe
• AP Kompakt-Einstellwerkzeug-Kit
• Fettrohr-Dichtungskit
• 3 1/2” Shorty Kits
• 3 - 1/8" Gewichtsstangen-Kit
• #10 Baker Zündkopf-Kit
• #20 Zündkopf-Kit
• #20 BP3.SEC Kits
• #10 BP3.SEC Kits
• T-BRT Überholsatz
• T-1 Set
• GC Stripper Head Überholsätze
