OEM/ODM Hammer Union Ersatzdichtungen — Abnahme der Zeichnung für Figure 206, 602, 1002 und 1502
Eine Hammer Union Dichtung ist eine Dichtungsart, die in Hammer Union-Rohrverbindungen verwendet wird. Hammer Unions sind eine Art Schnellkupplung, die zum Verbinden zweier Rohrabschnitte verwendet wird. Sie werden häufig in der Öl- und Gasindustrie sowie in anderen Branchen eingesetzt, in denen es wichtig ist, Rohre schnell verbinden und trennen zu können.
Hammer Union Dichtungen werden aus einer Vielzahl von Materialien hergestellt, darunter Elastomere, Metall und Verbundwerkstoffe. Die Dichtleistung hängt vom zugelassenen Dichtungsprofil, dem Zustand der Union, der Mischung und der Installation ab. Hammer Union Dichtungen sind in verschiedenen Größen und Ausführungen erhältlich, um unterschiedliche Rohrgrößen und Anwendungen zu berücksichtigen.
Hammer Union Dichtungen sind eine kritische Komponente von Hammer Union-Rohrverbindungen. Wählen Sie die Dichtung für den genauen Hersteller, die Figur und die Nennweite der Union; die Druckstufe gehört zur vollständigen Verbindung.
Einige Profile wie Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 usw. erfordern eine Hammer Union Lippendichtung oder einen 'O'-Ring, abhängig von der Größe der Hammer Union.
Nennmaße der Union umfassen 1, 1,5, 2, 3, 4, 6 und 7 Zoll. Nitril-, FKM- oder HNBR-Qualitäten werden gegen die tatsächliche Flüssigkeit und Temperatur ausgewählt; Sauergasbetrieb erfordert eine Mischungsspezifische Qualifizierung. Zusätzlich zu den Standard-Formkautschukdichtungen bieten wir diese mit einem Messing- oder Edelstahl-Extrusionsschutzring an.
| Größe: |
1" 1,5" 2" 3" 4" 6" 7" |
| Material: |
NBR, FKM oder HNBR nach zugelassener Mischung; PTFE erfordert eine separate Konstruktionsprüfung |
| Typen: |
Gummi/ Gummi+Messing-Stützring/Gummi+Edelstahl-Stützring |
Hier sind einige der Vorteile der Verwendung von Hammer Union Dichtungen:
Schnelle und einfache Installation: Befolgen Sie die Verfahrensanweisung des Union-Herstellers und bestätigen Sie Profil, Rillenzustand und Sitz des Stützrings vor der Montage.
Dichtungs-Passform: Bestätigen Sie die Dichtungsgeometrie und Installation gemäß der spezifizierten Union; die Leckleistung erfordert eine gerätespezifische Abnahme.
Langlebig: Verschleiß- und Extrusionsverhalten hängen von der zugelassenen Qualität, der Stützringgeometrie und den tatsächlichen Betriebsbedingungen ab.
Kostengünstig: Hammer Union Dichtungen sind eine kostengünstige Option für die Abdichtung von Hammer Union-Rohrverbindungen.
Wenn Sie nach einer zuverlässigen und kostengünstigen Möglichkeit suchen, Hammer Union-Rohrverbindungen abzudichten, sind Hammer Union Dichtungen eine gute Wahl.
Was wir Shanghai Qinuo Industry anbieten:
Gummi-O-Ringe
- Gummi-O-Ringe - Gummi-O-Ringe nach AS568-Serie/Gummi-O-Ringe nach JB-Standard.
- Verkapselte Gummi-O-Ringe - Silikon-/FKM-Gummi-O-Ringe
- PTFE-beschichtete Gummi-O-Ringe - Gummi-O-Ringe in verschiedenen Farben
Hammer Union Dichtungen - 1" 1,5" 2'' 3" 4" 6" 7"
- Gummi-Hammer-Union-Dichtungen - Buna/FKM/HNBR-Gummityp

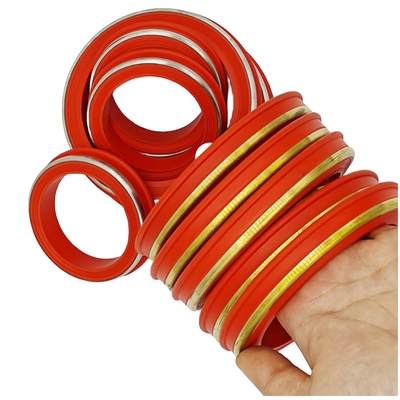

- Gummi-Hammer-Union-Dichtungen mit Messing-/Edelstahl-Stützring
Swab Cups
- V-Typen 4" 5,5" usw.
- TA-Typ
- MV-Typ
- NUF-Typ
- TUF-Typ
Gummi-Dichtungssätze - kundenspezifische Verpackung oder Etikettierung verfügbar
- #10 Einstellwerkzeug - Mit Berstscheibe
- #20 Einstellwerkzeug - Mit Berstscheibe
- AP Kompakt-Einstellwerkzeug-Kit
- Fettkartuschen-Dichtungssatz
- 3 1/2” Shorty Kits
- 3 - 1/8" Gewichtsstangen-Kit
- #10 Baker Zündkopf-Kit
- #20 Zündkopf-Kit
- #20 BP3.SEC Kits
- #10 BP3.SEC Kits
- T-BRT Überholungskit
- T-1 Set
- GC Stripper Head Überholungskits
Drahtseil-Komponenten:
1) Druckentlastungsscheibe, ZD-beschichtet (Anwendung: Berstscheibe)
2) Gummi-Druckstift - schwarz
3) Nylon-Druckstift - natur
4) Sicherungsmutter, Stahl, ZD-beschichtet (flach, abgeschrägt ebenfalls erhältlich) (Anwendung: Sicherungsmutter)
5) Gewindespitze, Stahl, mit Drehteil (Anwendung: 5" Anschlussstopfen)
6) Gewindespitze, Messing (Anwendung: Einstellwerkzeug-Stopfen )
Gummi-Packerelemente:
Gummi-Ölsammler:
Kontaktieren Sie uns für die Auswahl von Dichtungen und Stützringen:
www.unionseal.com
OEM/ODM Union Dichtungsentwicklung: Profil, Mischung und Muster gemeinsam genehmigen
| Entwicklungsphase |
Erforderliche Eingabe oder Zustimmung |
| Ersatzreferenz |
Geben Sie Hersteller, Figur 206, 602, 1002 oder 1502 Bezeichnung, Nennweite und Teilenummer an. Bestätigen Sie jede Figur separat. |
| Zeichnungsprüfung |
Stimmen Sie Dichtungsabmessungen, Lippen- oder O-Ring-Querschnitt, Rillenpassung, Toleranzen und jegliche Messing- oder Edelstahl-Stützringkonstruktion zu. |
| Materialauswahl |
Geben Sie die genaue NBR-, HNBR- oder FKM-Mischung, Härte und Flüssigkeitsbelastung an. PTFE erfordert eine separate thermoplastische Konstruktionsprüfung. |
| Musterannahme |
Definieren Sie Dimensions- und Materialprüfungen sowie die gerätespezifische Passformbewertung vor der Produktionsfreigabe. |
| Produktionsspezifikation |
Erfassen Sie die genehmigte Zeichnungsrevision, Mischung, Mengen und Verpackungskennzeichnung. Geräteeinstufungen und Sauergasqualifizierung erfordern spezifische Nachweise. |
