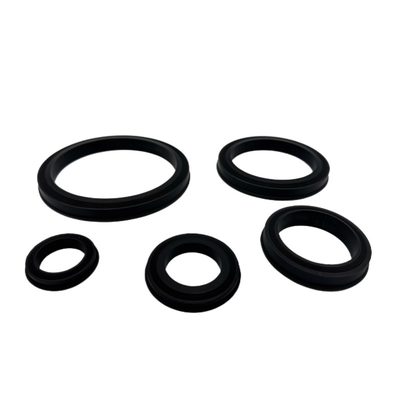

Abbildung 1502 Ersatzkupplungsdichtungen – NBR, FKM und HNBR mit Metall-Backup-Optionen

Spezifizieren Sie eine Ersatzkupplungsdichtung unter Angabe des Herstellers der Hardware, der Bezeichnung nach Abbildung 1502, der Nenngröße des Anschlusses und der Dichtungszeichnung. Bestätigen Sie, ob die Ausrüstung eine Hammerkupplung oder eine hammerlose Verbindung verwendet; der Verbindungsmechanismus und die Dichtungsanordnung müssen mit der tatsächlichen Hardware übereinstimmen.

NBR (Buna-N), FKM und HNBR sind unterschiedliche Compound-Optionen. Geben Sie das erforderliche Messing- oder Edelstahl-Backup separat an, einschließlich Güte und Profil. Eine Elastomer-Dichtung und eine metallgebackene Dichtung sind unterschiedliche Konstruktionen und sollten nicht ohne Überprüfung des Kupplungsdesigns ausgetauscht werden.

Die Dichtleistung hängt von der passenden Hardware, dem Dichtungsprofil, dem Compound und der Installation ab. Geben Sie bei der Ersatzanfrage die Flüssigkeitszusammensetzung, Temperatur, Druckzyklen und alle erforderlichen Montageprüfbedingungen an.

Kupplungsabbildungen und -größen erfordern möglicherweise unterschiedliche Lippoprofile oder O-Ring-Anordnungen. Bestätigen Sie die genaue Zeichnung, anstatt anzunehmen, dass Dichtungen für verschiedene Abbildungsnummern austauschbar sind.
Verfügbare Materialanfragen umfassen NBR, FKM und HNBR mit spezifizierten Messing- oder Edelstahl-Backup-Optionen. Sauergasanwendungen erfordern eine Compound-spezifische Qualifizierung und Servicedaten; die Materialfamilie allein begründet keine Zulassung.

Überlegungen zur Auswahl von Ersatzteilen:

Identifizierung der Hardware: Geben Sie den Kupplungshersteller, die Abbildung und den Verbindungsmechanismus an. Überprüfen Sie die Dichtungs-Sitz-Abmessungen und die Installationsanweisungen für die genaue Montage.
Montageverifizierung: Bestätigen Sie die erforderliche Leckage- und Druckprüfung für die montierte Kupplung. Eine lose Dichtung begründet keine Druckstufe und garantiert keinen leckagefreien Betrieb.
Compound-Überprüfung:Vergleichen Sie die Flüssigkeitsbelastung, Betriebstemperatur und Druckzyklen mit den Daten des ausgewählten Compounds. Berücksichtigen Sie Sauergas- und Dekompressionsanforderungen, wo zutreffend.
Spezifikation des Backup-Rings:Geben Sie Messing oder Edelstahl, Metallgüte, Abmessungen und die erforderliche Konstruktion an. Inspizieren Sie den Gegenflansch und die Backup-Anordnung während des Austauschs.
Senden Sie die Dichtungszeichnung, die Hardware-Referenz und die Servicebedingungen für die Auswahl des Ersatzteils. Farbe und ähnliche Abmessungen allein begründen keine Kompatibilität.

Was wir Shanghai Qinuo Industry anbieten:

Gummi-O-Ringe

• Gummi-O-Ringe – Gummi-O-Ringe nach AS568-Serie/JB-Standard.
• Verkapselte Gummi-O-Ringe – Silikon-/FKM-Gummi-O-Ringe
• PTFE-beschichtete Gummi-O-Ringe – Gummi-O-Ringe in verschiedenen Farben

Hammerkupplungsdichtungen – 1" 1,5" 2 3" 4" 6" 7"

• Gummi-Hammerkupplungsdichtungen – Gummi-Typ Buna/FKM/HNBR
• Gummi mit Messing- oder Edelstahl-Backup-Typen

Swab Cups

• V-Typen 4" 5,5" usw.
• TA-Typ
• MV-Typ
• NUF-Typ
• TUF-Typ

Gummi-Dichtungssätze – kundenspezifische Verpackung oder Etikettierung verfügbar

• #10 Einstellwerkzeug – Mit Berstscheibe
• #20 Einstellwerkzeug – Mit Berstscheibe
• AP Kompakt-Einstellwerkzeug-Kit
• Fettkartuschen-Dichtungssatz
• 3 1/2” Shorty Kits
• 3 - 1/8" Gewichtsstangen-Kit
• #10 Baker Zündkopf-Kit
• #20 Zündkopf-Kit
• #20 BP3.SEC Kits
• #10 BP3.SEC Kits
• T-BRT Überholungskit
• T-1 Set
• GC Stripper Head Überholungskits

Drahtseil-Komponenten:

1) Druckentlastungsscheibe, ZD-beschichtet (Anwendung: Berstscheibe)

2) Gummi-Druckstift – schwarz

3) Nylon-Druckstift – natur

4) Sicherungsmutter, Stahl, ZD-beschichtet (flach, abgeschrägt auch erhältlich) (Anwendung: Sicherungsmutter)

5) Gewindebuchse, Stahl, mit Drehbank-Schnitt (Anwendung: 5" Anschlussstopfen)

6) Gewindebuchse, Messing (Anwendung: Einstellwerkzeug-Stopfen )

Gummi-Packerelemente:

Gummi-Ölsparer:
