2-Zoll-Dichtung 607 Guiberson-Stil Ersatzdichtung — Profil und Nut Passform

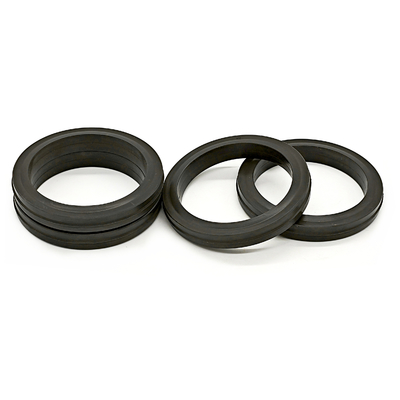

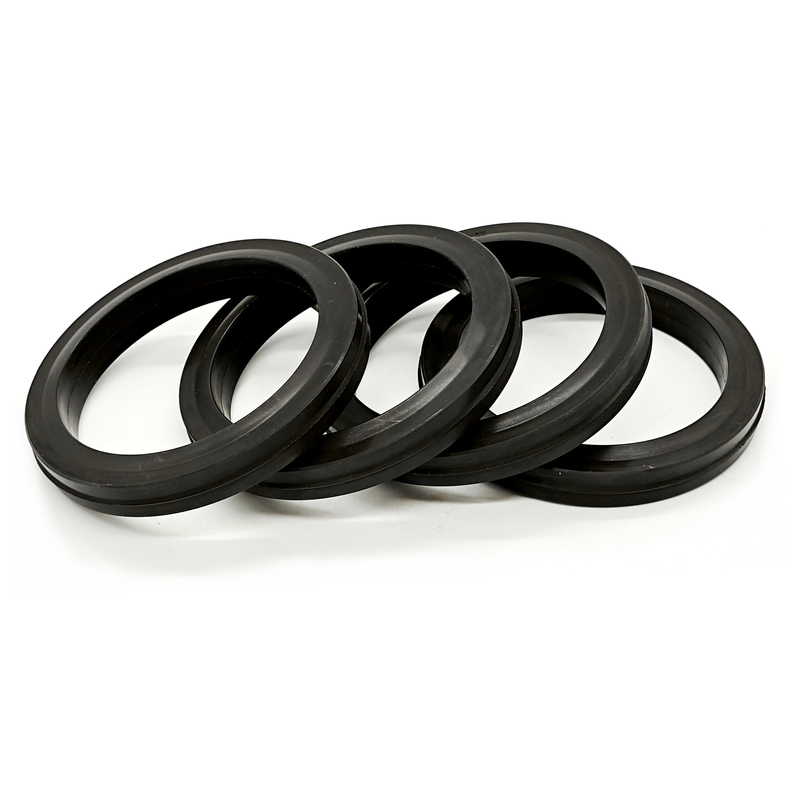

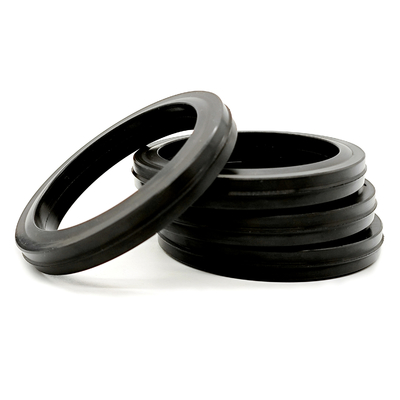

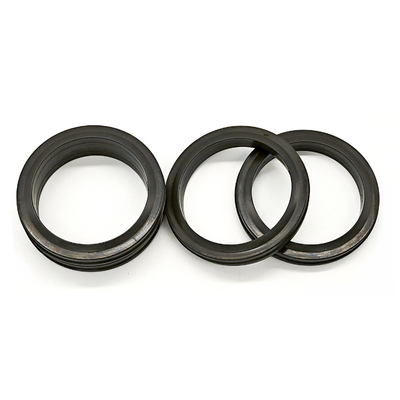

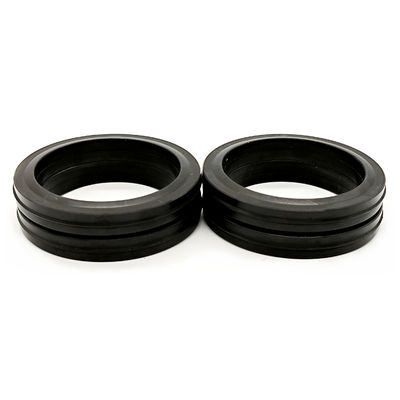

Eine Hammerunion-Dichtung ist eine Dichtungsart, die in Hammerunion-Rohrverbindungen verwendet wird. Hammerunions sind eine Art Schnellkupplung, die zum Verbinden zweier Rohrabschnitte verwendet wird. Sie werden häufig in der Öl- und Gasindustrie sowie in anderen Branchen eingesetzt, in denen es wichtig ist, Rohre schnell verbinden und trennen zu können.
Hammerunion-Dichtungen bestehen aus einer Vielzahl von Materialien, darunter Elastomere, Metall und Verbundwerkstoffe. Die Dichtleistung hängt vom zugelassenen Dichtungsprofil, dem Zustand der Union, der Mischung und der Installation ab. Hammerunion-Dichtungen sind in verschiedenen Größen und Ausführungen erhältlich, um unterschiedliche Rohrgrößen und Anwendungen zu berücksichtigen.
Hammerunion-Dichtungen sind eine kritische Komponente von Hammerunion-Rohrverbindungen. Wählen Sie die Dichtung entsprechend dem genauen Hersteller, der Figur und der Nennweite der Union; die Druckstufe gehört zur vollständigen Verbindung.
Einige Profile wie Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602,Fig 607, Fig 1002erfordern je nach Größe der Hammerunion eine Hammerunion-Lippendichtung oder einen 'O'-Ring.
Nennmaße der Union umfassen 1, 1,5, 2, 3, 4, 6 und 7 Zoll. Nitril-, FKM- oder HNBR-Qualitäten werden je nach tatsächlichem Fluid und Temperatur ausgewählt; Sauergasbetrieb erfordert eine Mischungsspezifische Qualifizierung. Zusätzlich zu den Standard-Formgummidichtungen bieten wir diese mit einem Messing- oder Edelstahl-Extrusionsschutzring an.
| Größe: |
2-Zoll-Figur 607 Nennreferenz; tatsächliche Dichtungsabmessungen gemäß Zeichnung |
| Material: |
NBR, FKM oder HNBR gemäß zugelassener Mischung; PTFE erfordert eine separate Konstruktionsprüfung |
| Typen: |
Nur Gummi oder unterstützte Konstruktion gemäß Zeichnung der Figur 607 |
Hier sind einige der Vorteile der Verwendung von Hammerunion-Dichtungen:
Schnelle und einfache Installation: Befolgen Sie die Verfahrensanweisung des Union-Herstellers und bestätigen Sie Profil, Nutenzustand und Sitz des Stützrings vor der Montage.
Dichtungs-Passform: Bestätigen Sie die Dichtungsgeometrie und Installation gemäß der spezifizierten Union; die Leckageleistung erfordert eine gerätespezifische Abnahme.
Langlebig: Verschleiß- und Extrusionsverhalten hängen von der zugelassenen Qualität, der Stützgeometrie und den tatsächlichen Betriebsbedingungen ab.
Kostengünstig: Hammerunion-Dichtungen sind eine kostengünstige Option zur Abdichtung von Hammerunion-Rohrverbindungen.
Wenn Sie nach einer zuverlässigen und kostengünstigen Möglichkeit suchen, Hammerunion-Rohrverbindungen abzudichten, sind Hammerunion-Dichtungen eine gute Wahl.
Was wir Shanghai Qinuo Industry anbieten:
Gummi-O-Ringe
- Gummi-O-Ringe - Gummi-O-Ringe nach AS568-Serie/JB-Standard.
- Verkapselte Gummi-O-Ringe - Silikon-/FKM-Gummi-O-Ringe
- PTFE-beschichtete Gummi-O-Ringe - Gummi-O-Ringe in verschiedenen Farben
Hammerunion-Dichtungen - 1" 1,5" 2'' 3" 4" 6" 7"
- Gummi-Hammerunion-Dichtungen - Buna/FKM/HNBR-Gummityp
- Gummi-Hammerunion-Dichtungen mit Messing-/Edelstahl-Rückseite
Swab Cups
- V-Typen 4" 5,5" usw.
- TA-Typ
- MV-Typ
- NUF-Typ
- TUF-Typ
Gummidichtungs-Kits - kundenspezifische Verpackung oder Etikettierung verfügbar
- #10 Einstellwerkzeug - Mit Berstscheibe
- #20 Einstellwerkzeug - Mit Berstscheibe
- AP Compact Einstellwerkzeug-Kit
- Fettkartuschen-Dichtungskit
- 3 1/2” Shorty Kits
- 3 - 1/8" Gewichtsstangen-Kit
- #10 Baker Zündkopf-Kit
- #20 Zündkopf-Kit
- #20 BP3.SEC Kits
- #10 BP3.SEC Kits
- T-BRT Überholungskit
- T-1 Set
- GC Stripper Head Überholungskits
Wireline-Komponenten:
1) Druckentlastungsscheibe, ZD-beschichtet (Anwendung: Berstscheibe)
2) Gummi-Druckstift -schwarz
3) Nylon-Druckstift -natur
4) Sicherungsmutter, Stahl, ZD-beschichtet (flach, abgeschrägt auch erhältlich) (Anwendung: Sicherungsmutter)
5) Gewindes Stopfen, mit Drehbank geschnitten (Anwendung: 5" Anschlussstopfen)
6) Gewindes Messingstopfen (Anwendung: Einstellwerkzeugstopfen )
Gummi-Packerelemente:
Gummi-Ölsauger:
Kontaktieren Sie uns für die Auswahl von Dichtungen und Rückhaltringen:
www.unionseal.com
Austausch der Figur 607: Prüfen Sie das Dichtungsprofil anhand der vorhandenen Nut
| Passformprüfung |
Erforderliche Details |
| Originalverbindung |
Bestätigen Sie den tatsächlichen Union-Hersteller, die Bezeichnung Figur 607, die Nennweite von 2 Zoll und die ursprüngliche Dichtungs-Teilenummer. |
| Dichtungsabmessungen |
Geben Sie Lippenprofil, Innen- und Außendimensionen, axiale Höhe und Toleranzen gemäß der Zeichnung an. Die Nennweite der Union ist nicht der Außendurchmesser der Dichtung. |
| Zustand der Nut |
Inspizieren Sie die Gegenflächen und Nutabmessungen gemäß der Ausrüstungsanweisung, bevor Sie einen Ersatz auswählen. |
| Konstruktion |
Bestätigen Sie, ob das spezifizierte Teil nur aus Gummi besteht oder einen Stützring enthält; passen Sie die Stützgeometrie an die Zeichnung an. |
| Mischung und Beanspruchung |
Geben Sie Fluid-, Temperatur- und Druckzyklusbedingungen an, um die Mischung und Härte zu genehmigen. Die Nennwerte der vollständigen Verbindung und die Sauergasqualifizierung erfordern eine separate Bestätigung. |
